在新能源汽车教学设备领域，实训台的设计往往聚焦于外观尺寸和基础演示功能，而忽视了系统级交互逻辑的还原度。比亚迪秦混合动力汽车在线检测系统实训台的200x200cm结构设计，实际上是为了容纳完整的动力电池组、电控单元与发动机联动模块的物理空间需求。
工作原理与核心结构解析
该实训台通过定制化电路架构复现了比亚迪秦的整车电气拓扑，其核心价值在于保留了原车CAN总线通信协议。通电控制模式下，示教板内置的电压/电流传感器会实时采集混联式动力系统的工况数据，包括：电池SOC状态、电机转矩输出曲线以及能量回收强度参数。这种设计不同于简单的部件拆解展示台，它实现了三大关键教学功能——动态参数可视化、故障模拟注入能力以及系统响应观测窗口。
技术差异如何影响实际应用
相比传统静态展示模型，具备在线检测能力的实训台在维护复杂度上显著提升。其定制线束接口需要定期校准以保证信号保真度；同时由于集成了真实车载ECU模块，环境温度波动可能导致CAN通信延迟等教学干扰因素。但这类设计能让学生直观理解PHEV系统中能量流动态分配逻辑——这是普通解剖车架无法实现的认知维度。

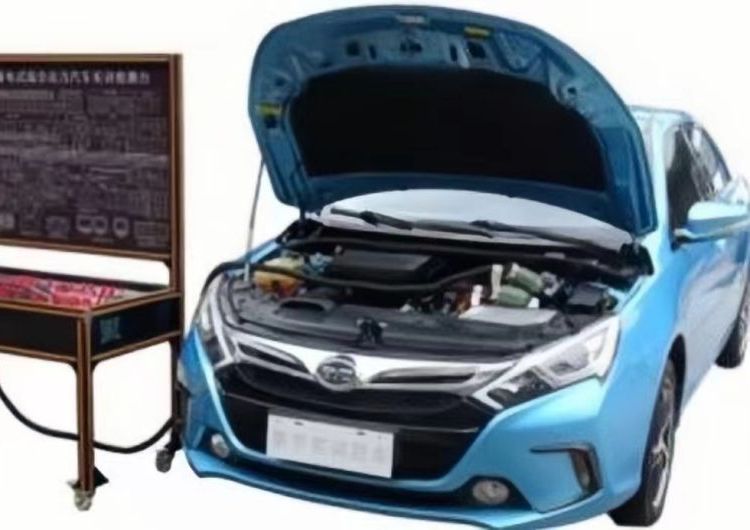

🛒 比亚迪秦混合动力汽车在线检测系统实训台 新能源汽车教学设备
应用场景与理解框架
选择此类设备时应重点关注：总线诊断接口是否支持标准OBD-II协议、传感器采样频率是否匹配教学演示节奏（建议不低于10Hz）、防护等级是否符合教室环境要求（至少IP20）。对于侧重控制系统原理的教学场景，建议验证故障模拟库是否包含典型的BMS报警案例；若是偏向机械结构的课程，则需检查驱动电机剖视窗口的可观察性设计。
