在汽车发动系统中，油封是防止润滑油泄漏、阻挡外部杂质侵入的关键部件。其中，丁腈三唇骨架油封凭借其特殊结构与材料特性，成为防水、防油、防灰尘的常用解决方案。这类油封通过多唇口设计形成多重密封屏障，配合丁腈橡胶的耐油性，可适应发动机舱内高温、高压及复杂介质环境。
一、结构设计与密封原理：

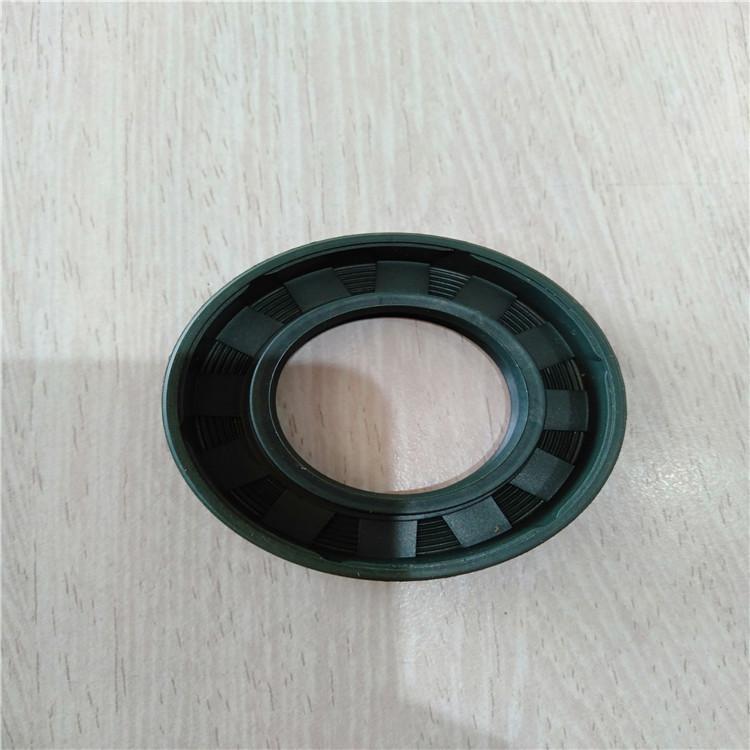

丁腈三唇骨架油封的核心结构由金属骨架、弹簧及三道唇口组成。金属骨架提供刚性支撑，确保油封在高速旋转或高压工况下不变形；弹簧嵌于主唇口根部，通过弹性力使唇口紧贴轴表面，形成动态密封；三道唇口分工明确——主唇口阻挡润滑油，副唇口防止灰尘侵入，第三道唇口作为辅助密封层，进一步降低泄漏风险。这种分层设计使油封能同时应对内部油液与外部水、灰尘的双向挑战。
二、材料特性与适用场景：
油封主体采用丁腈橡胶（NBR），这种材料对矿物油、液压油等常见润滑介质具有良好耐受性，同时能在-40℃至120℃温度范围内保持弹性。例如，在发动机曲轴、变速器输入轴等部位，油封需长期浸泡在油液中并承受轴向摩擦，丁腈橡胶的耐油性与耐磨性可确保密封寿命。此外，三唇结构特别适合灰尘较多的工况，如工程机械、农业机械的发动机前端，其副唇口可拦截90%以上的固体颗粒，减少轴颈磨损。
三、规格参数与选型要点：

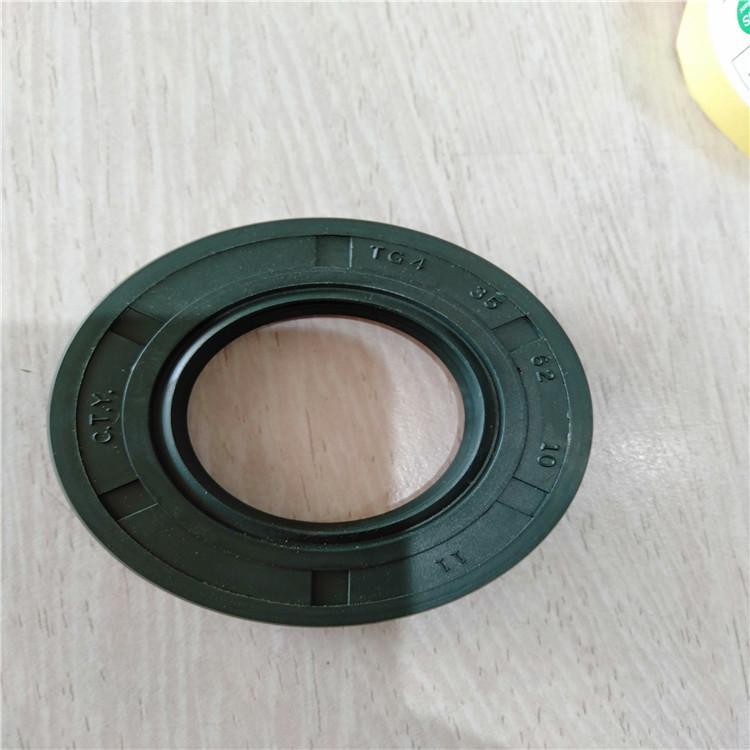

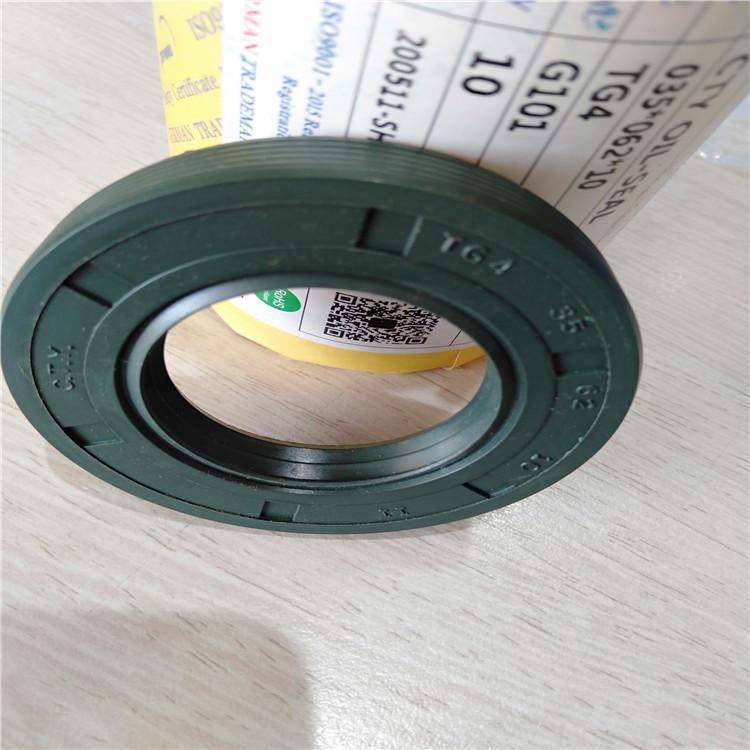

油封规格通常以“内径×外径×高度”表示，如95×120×12毫米的型号，分别对应轴径、壳体孔径与油封厚度。选型时需重点核对三个参数：轴径决定内径匹配度，壳体孔径影响安装稳定性，高度则与密封压力相关——高度越大，唇口对轴的压紧力越强，但过大会增加摩擦阻力。此外，需确认工况温度是否在-40℃至120℃范围内，若超出需选择氟橡胶等耐高温材料替代。
四、安装与使用注意事项：
安装前需检查轴颈表面粗糙度（建议Ra≤0.8μm）及圆度，避免划伤唇口导致泄漏；安装时需使用专用工具将油封均匀压入壳体孔，防止骨架变形；使用中需定期检查油封唇口是否有磨损或老化迹象，若发现润滑油渗漏或轴颈积灰，需及时更换。对于非标轴径或特殊工况，部分厂商支持定制尺寸，但需提供具体参数以确保密封效果。
