汽车电子系统中，连接器接插件是保障信号与电力稳定传输的关键部件。以行车记录仪、尾灯等设备的连接为例，其核心功能是通过标准化接口实现电路导通，同时具备抗振动、耐环境干扰等特性。这类接插件的规格、材质与安装方式直接影响设备运行的可靠性，尤其在复杂路况或长期使用场景下，其性能差异会显著体现。
一、技术组成与核心参数

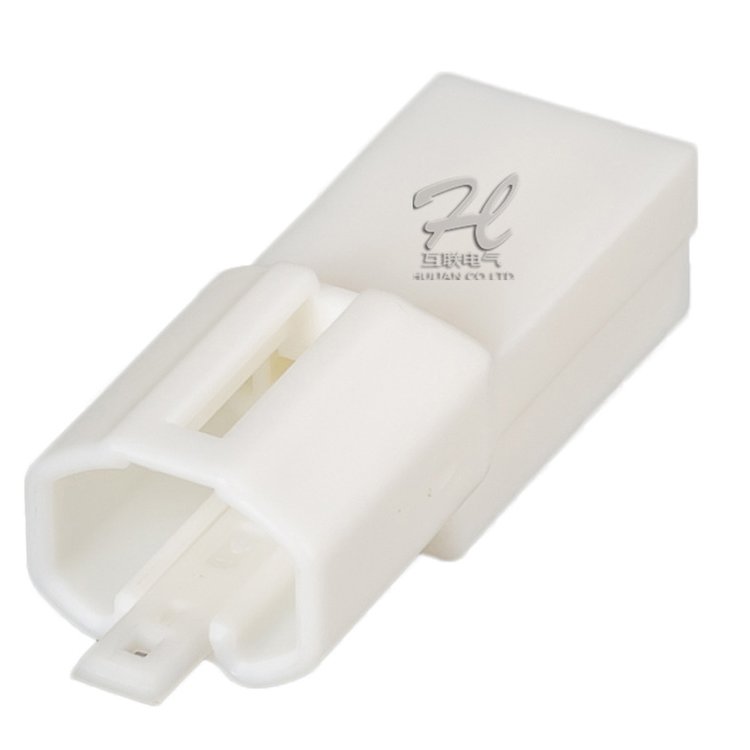

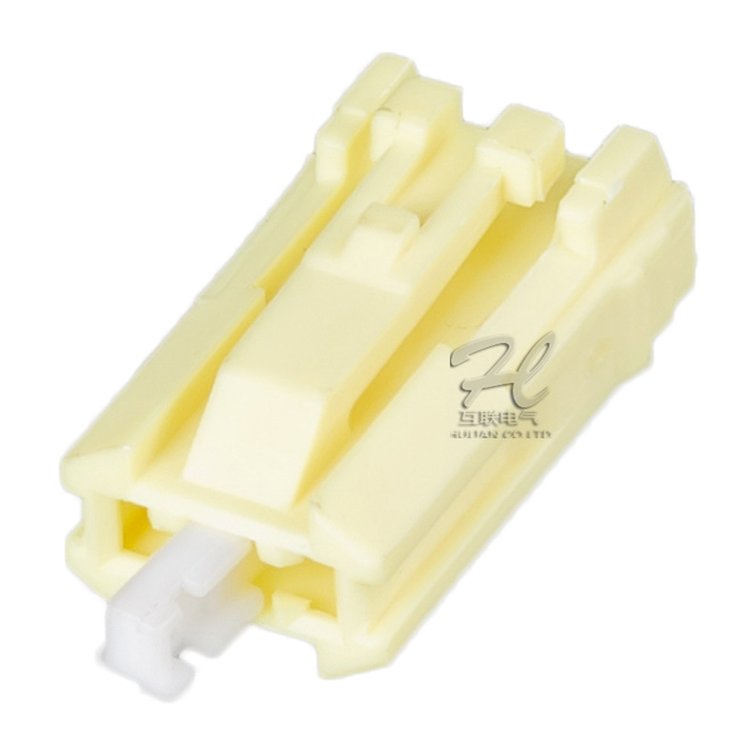

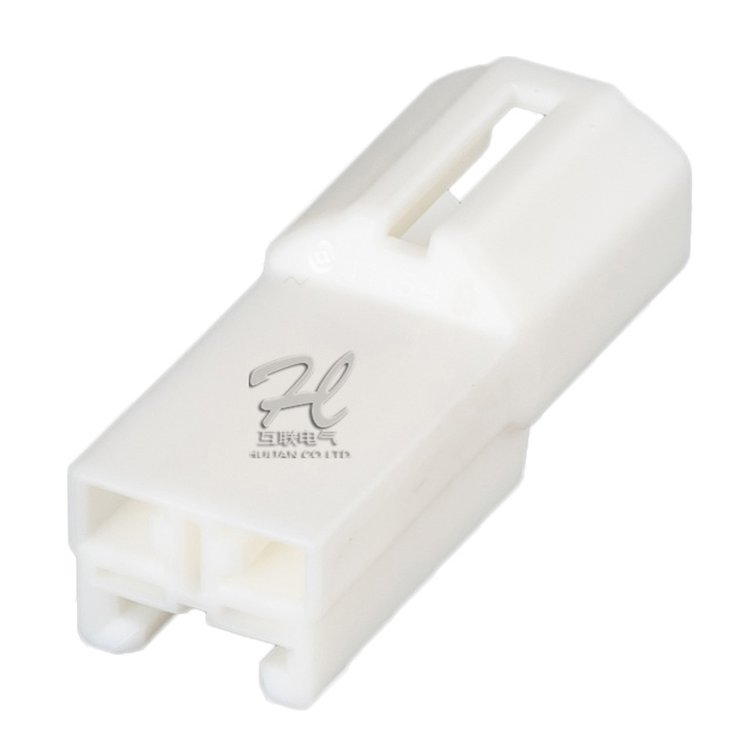

此类接插件由公端子护套（型号7282-4424）与母端子护套（型号7283-8123）组成，采用2芯设计，适配汽车电子连接器的低压传输需求。绝缘体材质选用PBT（聚对苯二甲酸丁二醇酯），该材料具有耐高温、阻燃、抗化学腐蚀等特性，可承受-40℃至150℃的温度波动，满足汽车内部严苛的环境要求。接口类型为压接式安装，通过机械压力将导线与端子固定，避免焊接工艺可能引发的虚焊问题，同时提升组装效率。
二、应用场景与功能实现
在汽车电子领域，该接插件主要用于行车记录仪、尾灯、传感器等设备的电路连接。以行车记录仪为例，其需持续记录视频数据并传输至存储设备，过程中涉及电源供应与信号传输两条电路。接插件通过公母端子的精准对接，确保电流稳定通过的同时，将视频信号以低损耗方式传输至主机。在尾灯应用中，接插件需承受车辆行驶中的持续振动，PBT绝缘体与压接式结构可有效避免接触不良或短路风险，保障灯光系统的正常工作。
三、设计优势与实际表现
相比传统连接方案，此类接插件在可靠性、安装便捷性与环境适应性方面表现突出。PBT材质的绝缘体可长期抵御汽油、机油等化学物质的侵蚀，减少因材料老化导致的故障率；压接式安装无需专业工具，普通技术人员即可完成操作，降低维护成本。此外，2芯设计在满足基础功能需求的同时，减少了接插件体积，便于在汽车内部狭小空间内布局。实际测试中，该接插件在10万次插拔后仍能保持接触电阻稳定，符合汽车行业对连接器寿命的严苛要求。
四、选型与使用注意事项
选择此类接插件时，需重点关注芯数、绝缘体材质与接口类型是否匹配设备需求。例如，行车记录仪通常需要2芯设计（电源+信号），而多传感器系统可能需更高芯数；PBT材质适用于大多数汽车环境，但在极端高温区域（如发动机舱）需评估其长期稳定性。安装时需确保导线截面积与接插件规格匹配，避免因电流过载引发发热问题；压接操作需控制压力参数，过轻可能导致接触不良，过重则可能损伤端子结构。
