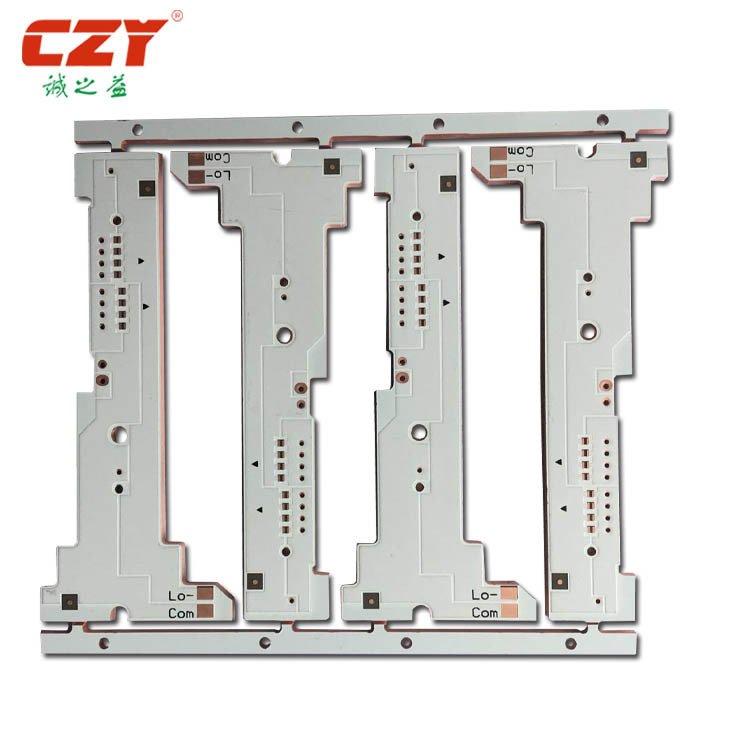

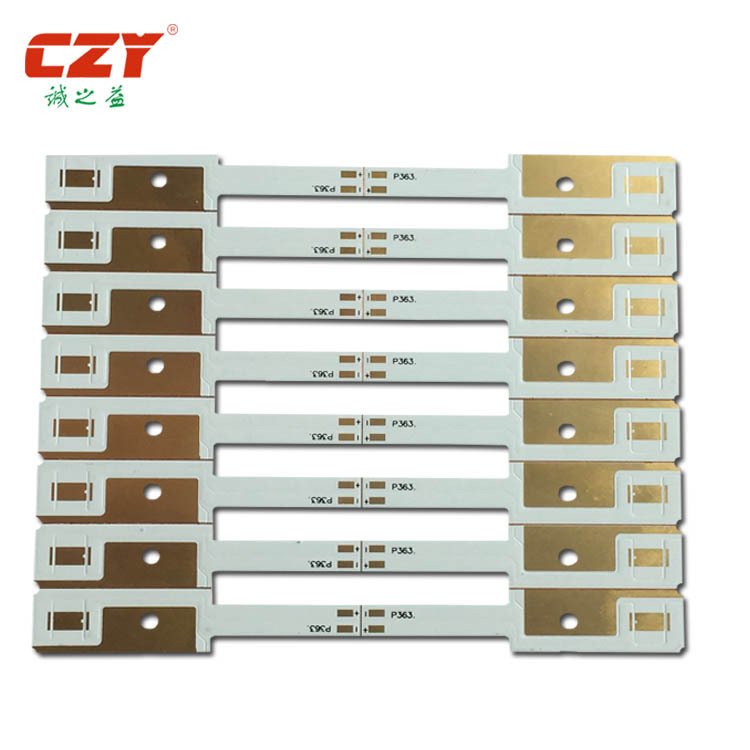

LED汽车大灯铜基板有哪些技术特点？

LED汽车大灯铜基板是一种专为高功率照明设计的电路板，通过金属基材与特殊工艺结合，实现高效散热与稳定电路连接。其核心功能是为LED灯珠提供电气支撑的同时，快速导出工作时产生的热量，避免因过热导致的光衰或元件损坏。这类基板常见于汽车日行灯、前照灯等场景，尤其适合需要长时间点亮或高亮度输出的设备。

一、材料组成与结构设计：
铜基板由三层结构组成：上层为铜箔电路层，负责信号传输与电流承载；中间为绝缘介质层，采用有机树脂与玻纤布基增强材料，在保证绝缘性能的同时提升导热效率；下层为铜基底板，利用金属的高导热性（导热系数达3W）快速散热。部分型号采用FR4+FPC复合基材，兼顾柔韧性与机械强度，适应复杂安装环境。双面或多层设计可增加布线密度，满足5050灯珠等密集型LED的驱动需求。

二、技术优势与性能表现：
相比传统铝基板，铜基板在导热效率上提升约40%，能有效将LED结温降低15-20℃，延长灯珠寿命至5万小时以上。其军工级品质标准要求基板通过-40℃至150℃冷热循环测试，确保在极端温差下不出现分层或变形。OSP工艺（有机保焊膜）替代传统喷锡，减少焊接时产生的有害气体，同时提升表面平整度至±0.05mm，降低虚焊风险。单面1.2mm板厚设计在保证结构强度的同时，减轻整车重量约15%。

三、应用场景与适配要求：
主要应用于汽车日行灯、转向灯及前照灯系统，需满足IP67级防水防尘标准。安装时需注意铜基板与散热器的接触面平整度，建议使用导热硅脂填充微小间隙。由于LED驱动电流通常在1-3A之间，电路设计需预留足够的铜箔宽度（建议≥0.5mm）以降低电阻。对于需要调光功能的场景，可通过多层板内层走线实现PWM信号传输，避免干扰主电路。

四、加工工艺与定制选项：
采用曝光工艺制作电路图形，精度可达0.1mm，支持最小线宽/线距0.075mm的复杂布线。基板可按需求定制尺寸（最大支持600mm×500mm）、形状（异形切割误差≤0.1mm）及铜厚（1-6oz可选）。批量生产前需提供Gerber文件进行DFM（可制造性分析），优化设计以减少蚀刻不净或短路风险。单批次最小起订量为1000片，常规交期为7-10个工作日，加急服务可缩短至3天。
