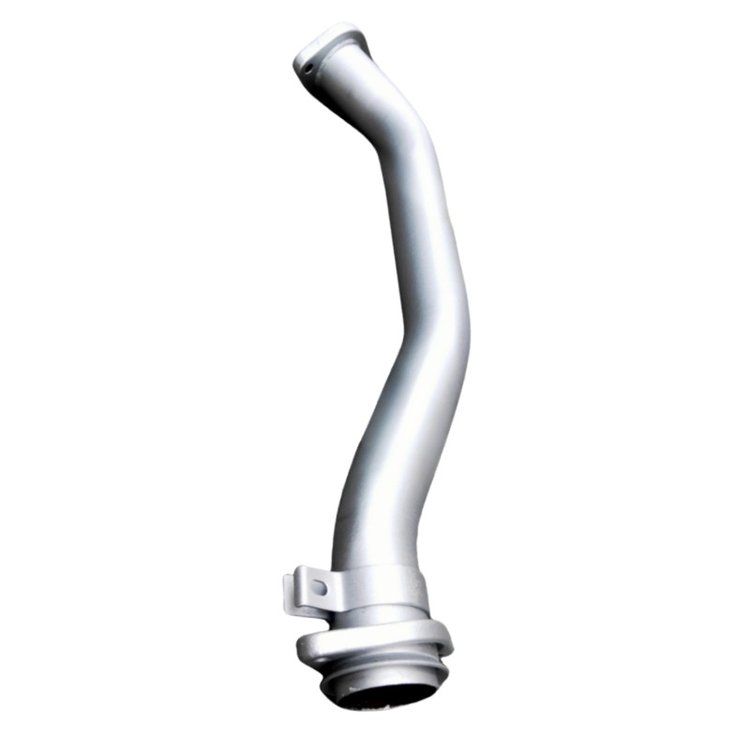

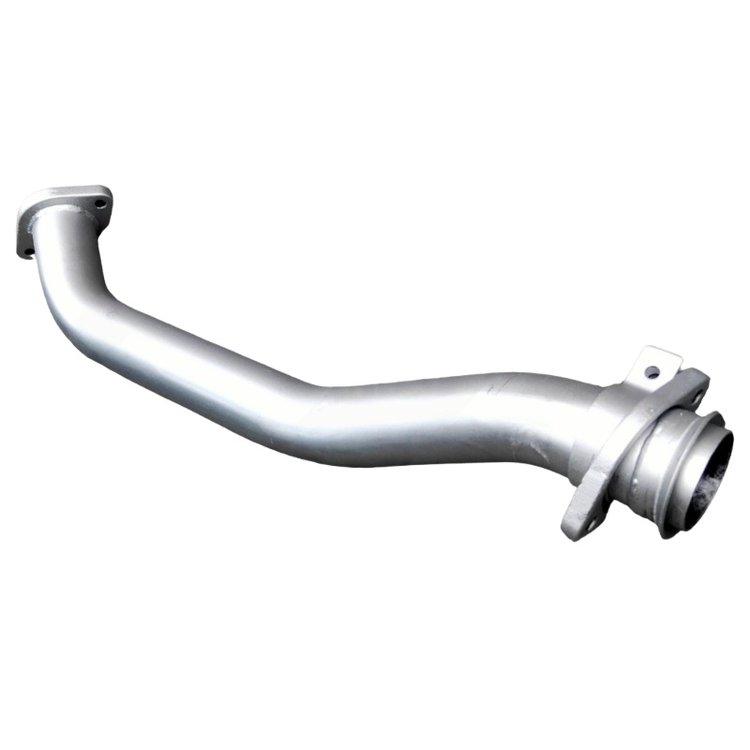

连接管总成是汽车排气系统中的关键部件，主要承担排气管道的连接与密封功能。在越野车等复杂路况车型中，其设计需兼顾耐高温、抗振动及结构稳定性，以确保发动机尾气顺畅排出并减少噪音。以型号12C21-03050的连接管总成为例，它专为猛士EQ2050等越野车型开发，通过优化管路布局与材料选择，适应非铺装路面行驶时的剧烈颠簸与高温环境。
一、结构设计与技术原理：
该连接管总成由高强度不锈钢或镀铝钢制成，表面经特殊防腐处理，可抵御雨水、泥沙及化学物质的侵蚀。其核心结构包括法兰盘、波纹管与直管段：法兰盘通过螺栓与发动机排气歧管或催化转化器紧密连接，确保密封性；波纹管采用多层钢带缠绕工艺，具备轴向与横向补偿能力，可吸收发动机振动及路面冲击；直管段则通过精密弯曲工艺成型，减少排气阻力。管内壁光滑度控制在Ra≤3.2μm，有效降低气流摩擦噪音。
二、适用场景与性能优势：
在越野驾驶中，车辆常面临涉水、爬坡及碎石路等极端工况。12C21-03050型号通过以下设计提升可靠性：其一，波纹管与直管段采用氩弧焊焊接，焊缝强度达母材的90%以上，避免开裂风险；其二，法兰盘密封面嵌入石墨复合垫片，可承受-40℃至800℃温度循环而不泄漏；其三，管体壁厚较普通车型增加20%，配合表面喷砂处理，增强抗刮擦能力。实测数据显示，该部件在持续5000rpm高转速下，排气背压波动不超过3kPa，满足国六排放标准。
三、安装与维护要点：
更换连接管总成时，需先使用举升机将车辆升至安全高度，并佩戴防护手套避免烫伤。拆卸旧件前，需等待发动机完全冷却，防止高温管体烫伤；安装新件时，应按对角线顺序分三次拧紧法兰螺栓，扭矩值控制在25-30N·m范围内，确保密封均匀。日常检查需关注波纹管是否有裂纹、法兰盘是否漏气，若发现排气噪音异常增大或尾气颜色发黑，需及时检测管体完整性。该部件设计寿命为8万公里或5年，但涉水行驶后建议缩短检查周期。
四、与普通管件的差异：
相比通用型排气管，越野车专用连接管总成在三个维度进行优化：材料上，采用409L铁素体不锈钢，其铬含量提升至11%，耐腐蚀性较普通304不锈钢提升40%；结构上，波纹管波距缩小至8mm，补偿量增加15%，更适应剧烈振动；工艺上，管体弯曲半径控制在3倍管径以上，减少气流分离现象。这些改进使部件在泥泞、沙石等路况下的故障率降低60%，成为硬派越野车型的标配选择。
