新能源汽车变速器解剖台有哪些用途？

新能源汽车变速器解剖展示台是一种用于教学与实训的设备，通过直观展示变速器内部结构与工作原理，帮助学习者理解其机械设计与传动逻辑。该设备以安全稳固为核心，适用于省力搬运、装配及翻转上下料等场景，常用于汽车维修、机械工程等专业领域的教学实践。

一、结构组成与功能设计

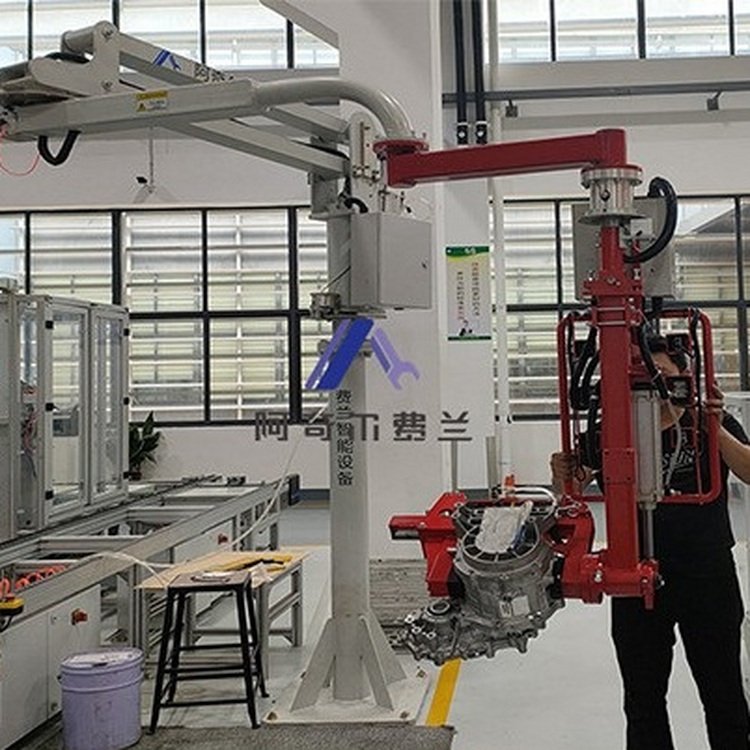

展示台主体采用ARCHER-F硬臂式主机，旋转半径达2800mm，提升行程1500mm，最大负载150kg，可满足大尺寸变速器的拆装需求。其夹具系统结合气动夹持与气缸0-90°翻转功能，支持变速器多角度固定与操作，便于观察内部齿轮组、同步器等关键部件。控制方式上，水平方向通过人工推拉移动，升降则采用悬浮控制技术，减少操作阻力，提升精准度。

二、安全防护与操作规范
设备集成多重安全功能：断气保护可在气源中断时自动锁定夹具，防止工件坠落；夹紧检测与夹爪防松系统通过传感器实时监测夹持状态，避免松动；空中防释放机制确保变速器在搬运过程中不会意外脱离；低压报警功能则提示气源压力不足，保障操作安全性。使用时需遵循规范流程，例如搬运前检查夹具锁紧状态，翻转时控制速度避免冲击，定期维护气动元件等。

三、教学应用与技术价值
作为实训设备，其核心价值在于将抽象理论转化为可视化操作。通过拆解变速器外壳，学习者可观察行星齿轮组、液力变矩器等部件的协作方式，理解换挡逻辑与动力传输路径。相比传统图纸教学，解剖展示台能更直观地呈现机械结构间的空间关系，例如齿轮啮合角度、轴向间隙调整等细节。此外，设备支持反复拆装练习，有助于培养实操技能与故障排查能力。

四、技术参数与场景适配
展示台的技术参数设计兼顾教学需求与操作便利性。2800mm旋转半径可覆盖多数变速器的观察范围，1500mm提升行程适配不同高度的工作台，150kg负载能力支持重型变速器的拆装。其应用场景不仅限于课堂，还可用于汽车维修企业的技术培训，帮助维修人员熟悉新能源车型变速器的结构差异，例如纯电动车型单速变速器与传统多速变速器的对比分析。
