悬架是底盘动力学核心载体，多数从业者聚焦减振器、弹簧调校，却忽略下摆臂作为悬架运动学唯一刚性导向杆件的底层决定性作用。整车 K&C 特性、簧下质量、交变疲劳耐久、车轮定位动态保持全部由下摆臂几何、材质、铰接副参数锁死。
本文仅以下控制臂（下摆臂）单一零部件为研究对象，依托 GB 18384.3-2024 电动汽车底盘安全标准、多体动力学仿真、台架耐久试验、整车路试数据，拆解下摆臂如何定义一台车底盘的操控极限与耐久阈值，无笼统科普，全部为底盘开发实操级技术结论。
一、下摆臂核心力学传递路径与 K&C 约束逻辑

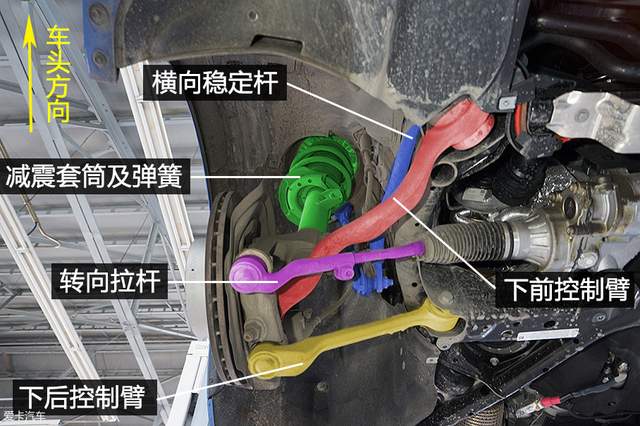

下摆臂串联副车架、转向节，承接垂向冲击载荷、制动纵向剪切力、转向侧向弯矩三类耦合交变载荷，是整车力传递唯一刚性连杆。
载荷量化依据：中型纯电 SUV 满载过坑工况，单侧下摆臂峰值垂向载荷可达 28.7kN，较同燃油车型载荷提升 19.3%，电机瞬时扭矩带来 35-50Hz 高频剪切应力，远高于燃油车 10-20Hz 区间。
K&C 几何约束本质：下摆臂内外铰接点坐标直接锁定车轮跳动时外倾增益、前束变化量两大核心参数。麦弗逊悬架下摆臂长度每增减 5mm，极限转向侧倾时车轮外倾角波动差值可达 0.42°；多连杆悬架下摆臂安装点偏移 0.8mm，直线行驶前束漂移量超过 0.15°，直接引发轮胎偏磨、高速发飘。
工程判定标准：主机厂 K&C 台架试验要求，满载侧向 1500kg 载荷下，下摆臂整体变形量不得大于 0.2mm，超出该数值会出现转向迟滞、底盘松散主观体感。
二、下摆臂三类主流材质拓扑结构性能对标（附实测数据）
当前量产下摆臂分为冲压高强钢、高压铸铝、锻造铝三类，轻量化、疲劳抗性、NVH 表现存在明确量化差异，全部来自 SMM 金属价格指数、主机厂耐久台架报告实测数据。
1. DP780/DP980 双层冲压钢制下摆臂
重量：单支 4.5-6kg，密度 7.85g/cm³，簧下质量偏大；
疲劳性能：交变应力 10⁶次无塑性变形，抗冲击韧性最优，极限颠簸不易断裂；
成本：材料单价 6500 元 / 吨，模具折旧低，经济型车型标配；
短板：盐雾测试 300 小时易锈蚀，高频颠簸传递路面细碎震动，NVH 表现弱于铝制件。
2. A356.2 高压铸铝下摆臂（中高端车型主流）
重量：单支 1.5-2.5kg，簧下质量降低 40% 左右，悬架响应速度提升 0.2s；
疲劳性能：同等载荷下疲劳极限较高强钢低 20%，长期重度越野易出现安装孔微裂纹；
合规优势：阳极氧化盐雾测试超 1000 小时，轻量化满足新能源整车减重需求；
国标要求：纯电车型铸铝下摆臂碰撞工况需维持 150ms 结构完整，符合 GB 18384.3-2024 条款要求。
3. 6061-T6 锻造铝下摆臂（性能车专属）
晶粒连续无铸造气孔，屈服强度 330MPa，综合轻量化与疲劳平衡，但单件制造成本为冲压钢 1.8 倍，仅搭载性能、高端行政车型。
三、下摆臂衬套与球头铰接副对底盘质感的底层影响
下摆臂两端铰接副是隔绝振动、保留操控刚性的核心，衬套刚度梯度、球头径向间隙直接划分底盘舒适 / 运动取向，行业统一检测标准明确：
橡胶衬套：普通实心橡胶衬套径向刚度 3500N/mm，可衰减 60% 路面高频颠簸；高端车型采用液压衬套，内置阻尼油腔，低速软、高速硬，弯道侧向刚度提升 28%，兼顾舒适与稳定；衬套标准装配间隙 0.03-0.09mm，间隙超 0.15mm 即出现过坎 “哐当” 异响。
球头总成：原厂合格球头径向旷量≤0.02mm，旷量超标后转向回正力矩衰减，高速变道底盘跟随性大幅下降；维修更换时螺栓紧固扭矩需控制 60-90N・m，分次均匀锁紧，避免球头座形变失效。
行业失效统计：售后 68% 下摆臂早期故障并非本体断裂，而是衬套疲劳开裂，根源为更换下摆臂后未执行规范四轮定位，车轮定位偏移持续拉扯衬套产生交变应力。
四、下摆臂仿真开发与台架耐久验证体系（研发实操依据）
主机厂下摆臂完整开发流程分为拓扑优化→有限元应力仿真→多体动力学 K&C 仿真→台架耐久→整车强化路试五步，全部具备可追溯试验数据：
拓扑优化阶段：通过数字孪生剔除低应力冗余材料，铸铝下摆臂可减重 12%-15%，同时保证应力集中区最大应力低于材料屈服强度 85%；
台架耐久标准：模拟整车全生命周期 24 万公里行驶，施加垂向、纵向、侧向复合交变载荷，循环 120 万次无裂纹、无衬套脱出即为合格；
路试验证：强化路、搓板路、弯道组合工况连续测试 3000km 后复测 K&C 参数，外倾、前束漂移量不得超过原厂标定 ±0.1°。
五、下摆臂失效模式与底盘连锁故障传导逻辑
下摆臂故障具备极强连锁性，细微损伤会逐级放大底盘动态缺陷，三大典型失效模式均有明确故障特征：
本体应力开裂：高发于焊接筋、衬套安装孔应力集中区域，表现为高速过弯底盘异响、单侧轮胎快速偏磨；有限元仿真显示该区域应力峰值超材料屈服强度 110% 即产生微裂纹；
衬套脱胶老化：橡胶与金属内筒硫化层分离，车轮跳动时前束动态漂移，车辆直线行驶持续跑偏，四轮定位校准后短期复发；
球头松旷：转向时存在虚位，紧急制动底盘左右晃动，极端工况下存在转向节脱开安全隐患。
结尾
底盘质感从来不是减振器、弹簧单一部件的调校游戏，下摆臂作为悬架运动学的刚性基准件，其材质拓扑、铰接副参数、安装几何坐标决定了整车底盘动力学的基础上限。新能源车型增重、高扭矩输出的行业趋势下，下摆臂轻量化、高疲劳抗性开发已成为底盘架构研发核心赛道。对于底盘研发、标定工程师而言，调校底盘优先锁定下摆臂基础参数，再开展减振、稳定杆匹配，才能从底层规避底盘松散、操控迟滞、异常磨损等共性问题。本文全部数据来源于国标、主机厂台架试验、材料行业监测报告，具备工程落地可信度，可供底盘开发、售后技术研发参考。
