汽车盲区是引发交通事故的重要隐患之一，尤其在倒车、变道或复杂路况下，驾驶员难以通过后视镜或侧视镜观察全部周边环境。车载画面分割器通过整合多路摄像头信号，将不同角度的画面实时同步显示在单一屏幕上，帮助驾驶员更直观地掌握车辆周围动态，减少视觉盲区带来的风险。这类设备广泛应用于商用车、私家车及特种车辆的安全辅助系统，成为提升行车安全性的技术工具之一。
一、技术原理与核心功能：

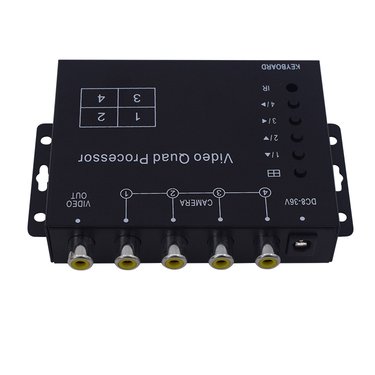

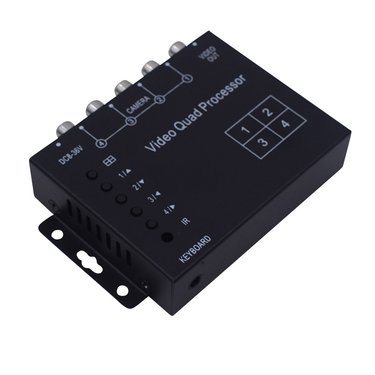

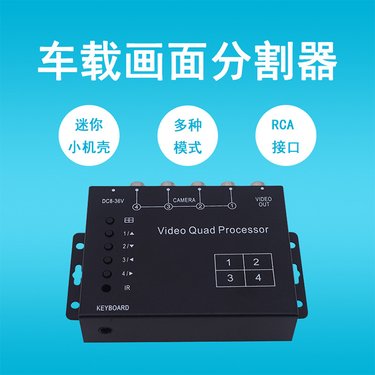

车载画面分割器通过视频输入接口连接多个摄像头（通常为4路），将不同角度的图像信号进行数字化处理后，按预设布局（如四分屏、左右分屏或单画面）输出至显示屏。其核心功能包括多画面同步显示、画面切换模式（如自动轮巡或手动选择）、图像分辨率适配（支持PAL/NTSC制式）以及宽电压电源适配。设备内置的图像处理芯片可对输入信号进行降噪、增强对比度等优化，确保在低光照或复杂天气条件下仍能输出清晰画面。例如，其1080P解析度与25帧/秒的实时画面传输能力，能满足动态场景下的流畅显示需求。
二、硬件设计与环境适应性：
设备采用紧凑型设计，机身尺寸为110mm×80mm×25mm，重量仅0.3kg，便于隐藏式安装于车内空间。其输入电压支持DC 8-36V宽范围适配，电源功耗低至2W（DC12V/170mA），可兼容不同车型的供电系统。视频输入输出接口均采用75Ω阻抗设计，峰值电压1Vp-p，确保信号传输稳定性。针对极端使用环境，设备可在-30℃至70℃温度范围内正常工作，适应高寒或高温地区的使用需求。此外，摄像头制式支持PAL/NTSC/AUTO自动识别，无需手动切换即可兼容不同地区的视频标准。
三、多场景应用与操作逻辑：
设备支持多种显示模式：四画面分屏可同时观察车辆前后左右四个方向；单画面模式可聚焦特定区域（如倒车时全屏显示后方画面）；左右分屏模式则适用于变道时对比两侧路况。用户可通过设备面板或遥控器切换模式，部分型号还支持通过车载中控系统集成控制。安装时需将摄像头分别布置于车头、车尾及两侧后视镜下方，并通过视频线连接至分割器输入接口，输出端连接至车载显示屏。设备自动识别摄像头制式与分辨率，无需复杂调试即可投入使用。
四、技术参数与性能表现：
在技术参数层面，设备支持PAL制式720×576分辨率与NTSC制式720×480分辨率输出，覆盖主流显示设备兼容性需求。4路视频输入与1路输出设计，可扩展至多摄像头监控系统。其25帧/秒的实时画面传输速率，在动态场景下（如车辆行驶中）能有效减少画面延迟与拖影。宽电压电源设计不仅提升了设备稳定性，还降低了因车辆电压波动导致的故障风险。这些参数共同构成了设备在安全辅助领域的技术基础，为驾驶员提供可靠的环境感知支持。
