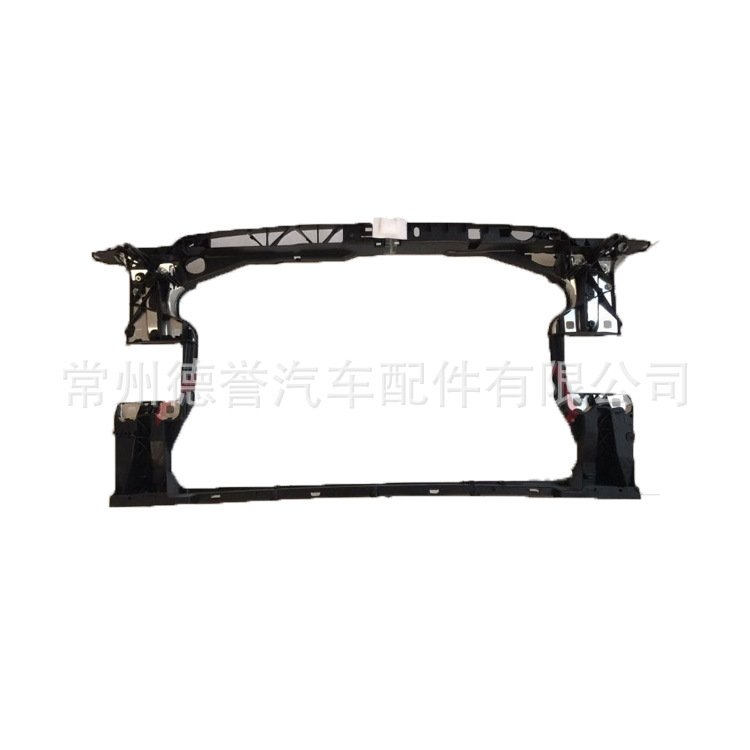

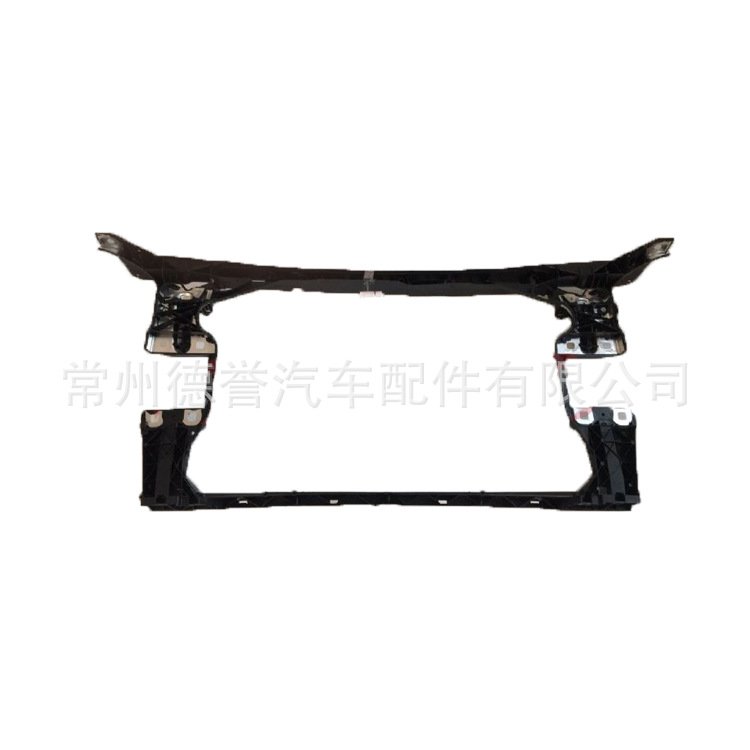

水箱框架是汽车前部的重要结构件，主要用于支撑水箱、冷凝器等散热部件，同时承担碰撞时的能量传递功能。其材质通常为高强度钢材或铝合金，需满足抗冲击、耐腐蚀等要求。奥迪A4（16-19款B9车型）的水箱框架设计需与原车结构精准匹配，以确保散热系统稳定运行及碰撞安全性。
一、结构设计与技术原理：
水箱框架采用框架式结构，通过螺栓与车身纵梁连接，形成独立的散热模块安装区域。其核心功能包括：
1. 定位支撑：通过预设卡扣和螺栓孔固定水箱、冷凝器及风扇总成，防止振动移位；
2. 碰撞缓冲：在低速碰撞时通过形变吸收能量，保护发动机舱核心部件；
3. 气流引导：与前保险杠协同设计，优化进气格栅到散热器的气流路径，提升散热效率。
二、适配奥迪A4 B9的技术要点：
针对2016-2019款奥迪A4（B9平台）的专用水箱框架需满足以下技术参数：
1. 尺寸精度：与原车纵梁连接点误差需控制在±0.5mm以内，避免安装间隙导致异响；
2. 材质强度：采用ST12冷轧钢板或6061-T6铝合金，抗拉强度分别达到270MPa和310MPa；
3. 表面处理：标准规格产品通常经过电泳涂层处理，盐雾试验时长超过480小时，满足跨境出口防腐要求；
4. 配件兼容性：需配套原厂规格的螺栓、卡扣及传感器支架，确保与电子扇、温度传感器等部件无缝对接。
三、安装与使用注意事项：
1. 拆卸原框架时需使用专用工具，避免损伤车身纵梁螺纹；
2. 新框架安装前应检查车身连接面平整度，必要时进行钣金修复；
3. 紧固螺栓需按对角线顺序分三次拧紧，扭矩值参照原厂维修手册（通常为25-30N·m）；
4. 安装完成后需进行冷却系统压力测试，确认无泄漏后方可上路；
5. 跨境出口车型需确认目标市场法规要求，部分国家可能需额外加装防撞梁。
四、技术升级与实际表现：
相比早期车型，B9平台水箱框架在三个方面实现优化：
1. 轻量化：铝合金版本较钢制减重约35%，有助于降低油耗；
2. 模块化设计：集成电子扇安装支架，减少配件数量；
3. 维修便利性：采用可拆卸式碰撞吸能盒，局部损伤无需更换整个框架。
