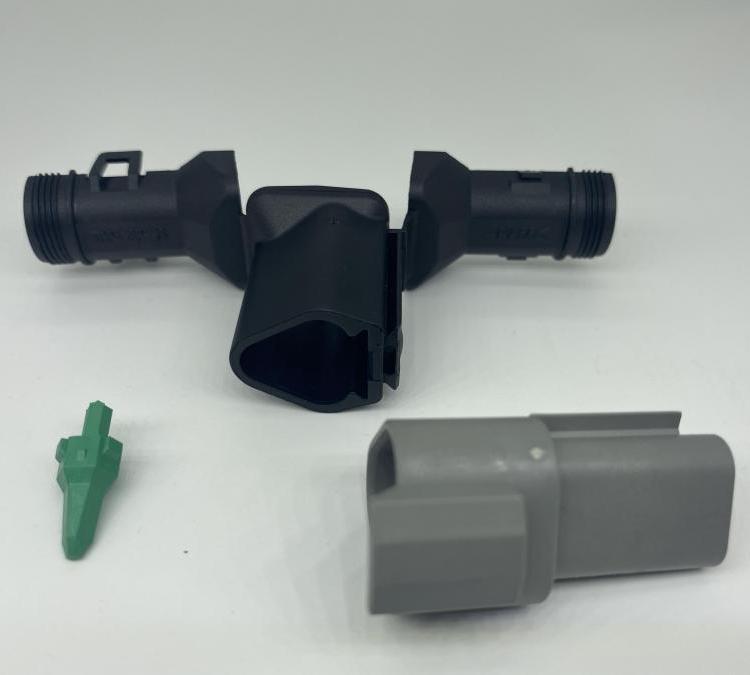

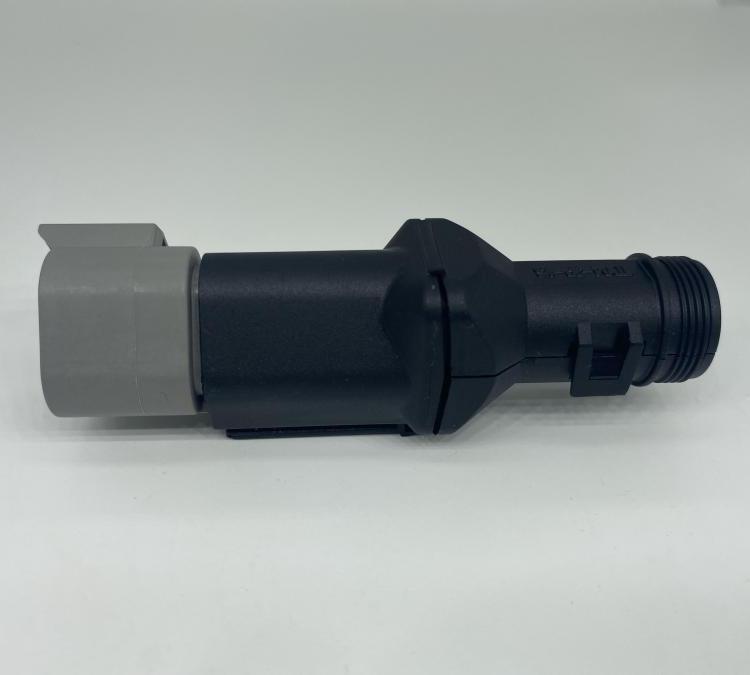

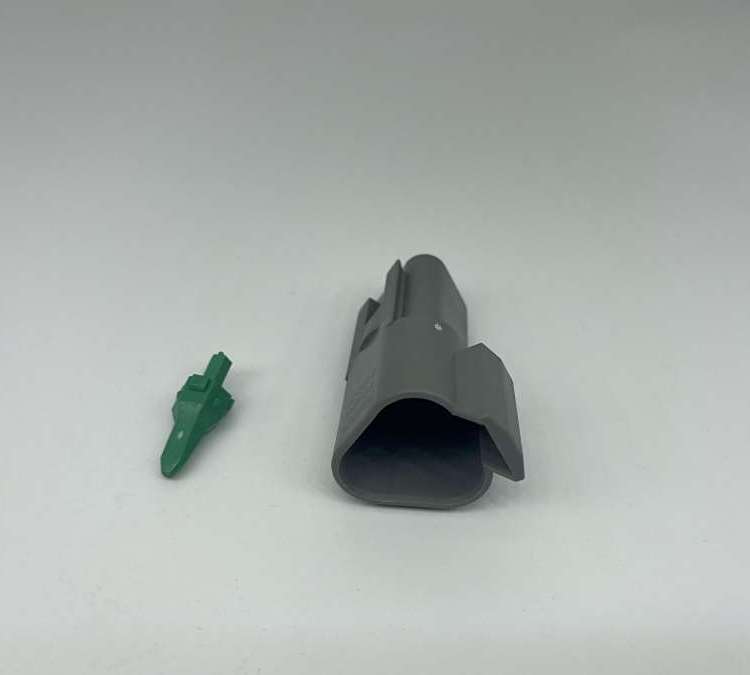

汽车电路系统中，线束连接器是保障信号与电力稳定传输的核心部件。DT04-3P德驰型汽车连接器作为典型的3孔防水接插件，通过公母端子插合设计，实现了汽车线束的高效、安全连接。其灰色外壳与防水结构，可应对复杂环境下的长期使用需求，适用于发动机舱、底盘等易接触水汽或灰尘的场景。
一、结构设计与防水原理：
DT04-3P采用三孔插针布局，公端为金属插针，母端为弹性簧片结构，通过物理插合实现电接触。其防水性能依赖两层设计：外壳采用高密度工程塑料，表面经防腐蚀处理，可阻隔外部水汽；内部填充硅胶密封圈，当公母端子插合时，密封圈受压变形，填补连接缝隙，形成IP67级防护（可短时间浸水）。这种设计避免了传统连接器因进水导致的短路或氧化问题。
二、使用方式与适配场景：
安装时需先剥离线束外皮，将导线插入端子孔位，通过压接工具固定，再将公母端子对准插合，听到“咔嗒”声即表示锁紧完成。操作中需注意两点：一是导线规格需与端子孔径匹配（通常支持0.5-1.5mm²导线），避免接触不良；二是插合方向需垂直，防止插针弯曲。该连接器广泛用于汽车传感器、灯光系统、ECU控制单元等线束连接，尤其适合新能源汽车高压线束的密封需求。
三、技术亮点与实际表现：
相比普通连接器，DT04-3P的改进体现在三方面：其一，插拔力优化，公母端子插拔力控制在5-15N范围内，既保证连接稳固，又便于维修时拆卸；其二，耐温范围扩展，外壳与端子可耐受-40℃至125℃极端温度，适应发动机舱高温环境；其三，抗振动设计，端子内部采用双触点结构，即使车辆行驶中产生振动，也能维持电接触稳定性。实测数据显示，该连接器在振动频率10-500Hz、加速度50m/s²的条件下，可连续工作1000小时无故障。
四、系列化与兼容性：
DT04-3P属于创睿DT系列，该系列包含2孔、4孔、6孔等多种规格，外壳颜色均为灰色，但针脚定义与尺寸不同，需根据线束功能选择对应型号。系列内产品采用统一锁扣设计，不同孔数连接器可共用安装支架，简化汽车线束布局。此外，DT系列支持按需定制包装，起订量仅1件，降低了小批量采购门槛。
