车载充电机（OBC）是电动汽车、电动叉车及工程车辆等设备的关键部件，其作用是将市电或工业用电转换为动力电池所需的直流电，同时确保充电过程的安全与高效。本文以一款输出功率3.3kW、输入电压220V的车载充电机为例，解析其技术原理、核心参数及适用场景。
一、技术原理与核心组成

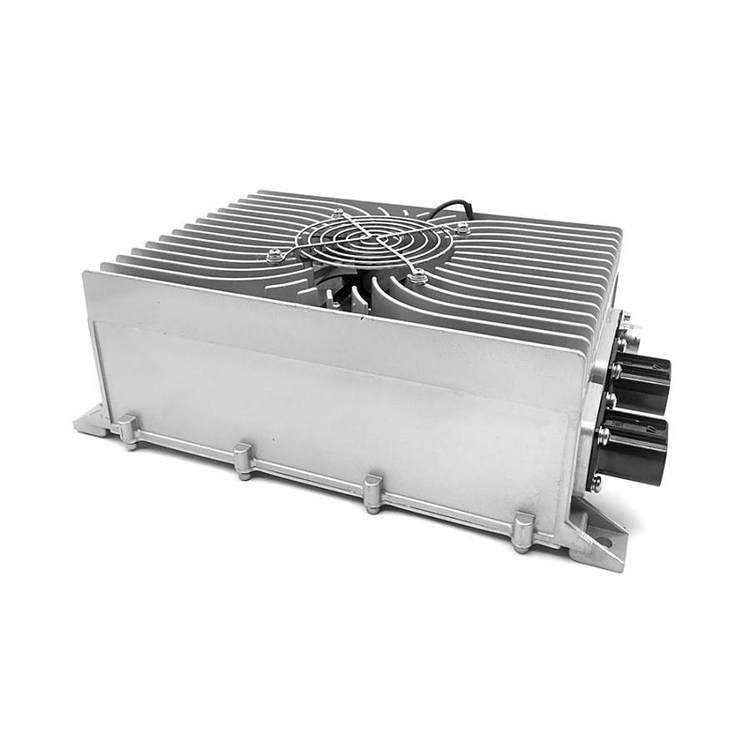

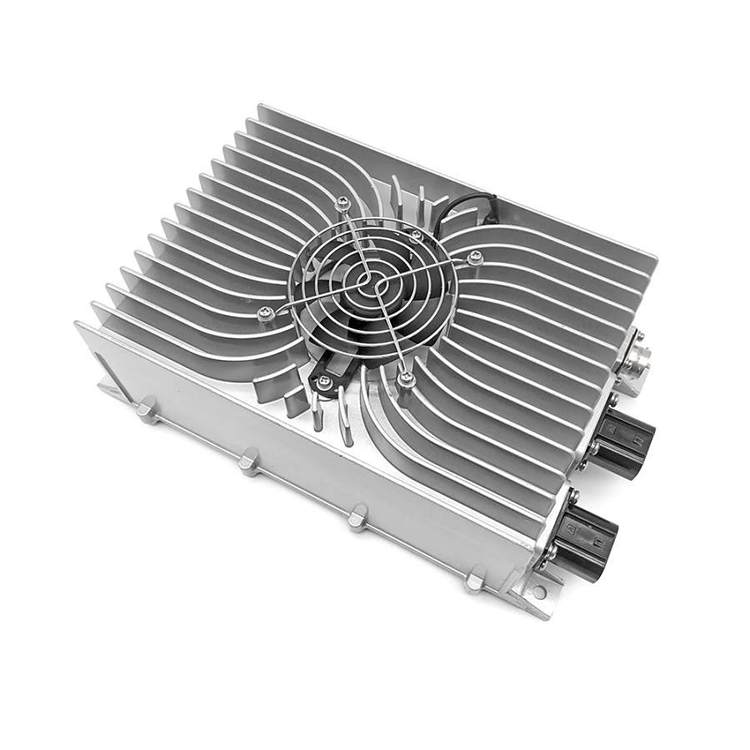

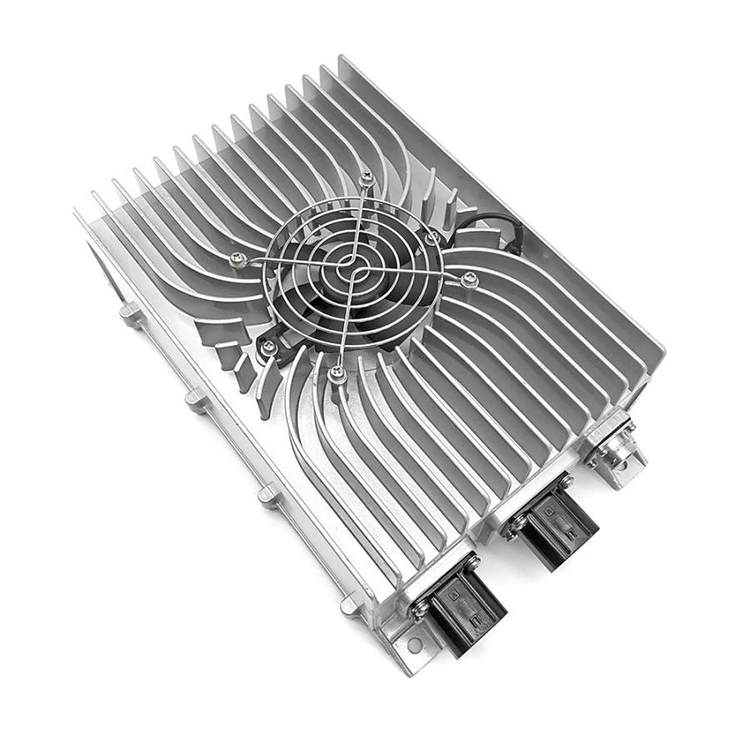

该车载充电机采用“PFC+LLC”电路拓扑结构，其中PFC（功率因数校正）模块负责提升电能利用效率，减少对电网的谐波污染；LLC谐振电路则通过高频开关技术实现电压转换，兼具轻量化与高效率优势。其金属外壳（铝合金材质）不仅散热性能优异，还能抵御工程车辆常见的振动与冲击，防护等级达IP67，可防尘防水，适应户外复杂环境。
二、关键参数与安全设计
输出功率3.3kW与输入电压220V的组合，使其兼容家用插座及部分工业电源，单相设计简化了安装流程。效率≥93%的指标表明，充电过程中仅有7%以下的电能转化为热量，配合风冷散热系统，可长期稳定运行。安全方面，设备集成过流、短路、过压、欠压、过温五重保护机制，当检测到异常时自动切断电路，避免电池或车辆受损。此外，CAN通讯接口支持与车辆控制系统实时交互，动态调整充电策略。
三、适用场景与选型建议
此类车载充电机广泛应用于电动叉车、物流车、工程车辆及小型电动汽车的动力电池充电场景。其宽电压输入特性（支持220V市电）降低了对供电环境的依赖，而防反接设计则避免了因接线错误导致的设备损坏。选型时需重点关注输出功率与车辆电池容量的匹配度——3.3kW机型适合电池容量在20-40kWh的车辆，充电时间约6-8小时（视电池状态而定）。若需定制化服务（如调整输出功率或接口类型），需依据厂商提供的选型表确认技术可行性。
四、技术认证与可靠性保障
该设备通过CE、IATF16949及RoHS认证，符合国际电工安全标准、汽车行业质量管理体系及环保要求。其中，IATF16949认证表明其生产流程具备汽车级供应链的可靠性管控，而RoHS认证则限制了铅、汞等有害物质的使用，降低了对环境的潜在影响。这些认证为设备在工业车辆及乘用车领域的长期应用提供了技术背书。
