在现代工业自动化过程中,雷达物位计以其非接触、高精度、维护量小等优势,在各类储罐、塔器、料仓中的液位与料位测量中得到了广泛应用。


然而,在某些复杂或极端工况下,例如高温高湿、粉尘飞扬、易结露结垢等环境,雷达测量的稳定性与准确性会受到严重干扰。为此,"雷达带吹扫"技术应运而生,成为提升雷达仪表可靠性和运行寿命的重要手段。


本文将围绕雷达带吹扫系统的原理、构成、适用场景、设计注意事项及工程案例,展开系统性剖析,助力工控仪表从业人员深入理解该技术的核心价值与落地实施方式。


雷达带吹扫的工作原理


雷达吹扫是通过向雷达天线窗口区域持续或间歇性引入洁净气体(如干燥空气或氮气),以防止水汽冷凝、粉尘附着或腐蚀性介质侵蚀微波透波部位。其核心目的在于保持雷达发射/接收路径的清洁和信号完整性,从而确保测量数据长期稳定有效。


吹扫系统通常由以下几个核心部件构成:


1、吹扫气源:可选仪表风、氮气等,要求洁净、干燥、稳定。


2、控制单元:实现自动或手动控制吹扫的启停,配合PLC或DCS系统进行逻辑控制。


3、分配与保护组件:包含电磁阀、减压阀、止回阀、过滤器、流量计等,用于实现精准调节与安全隔离。


4、吹扫接口组件:在雷达天线结构或安装法兰上设有吹扫口,常配套定向喷嘴或环形吹扫通道。

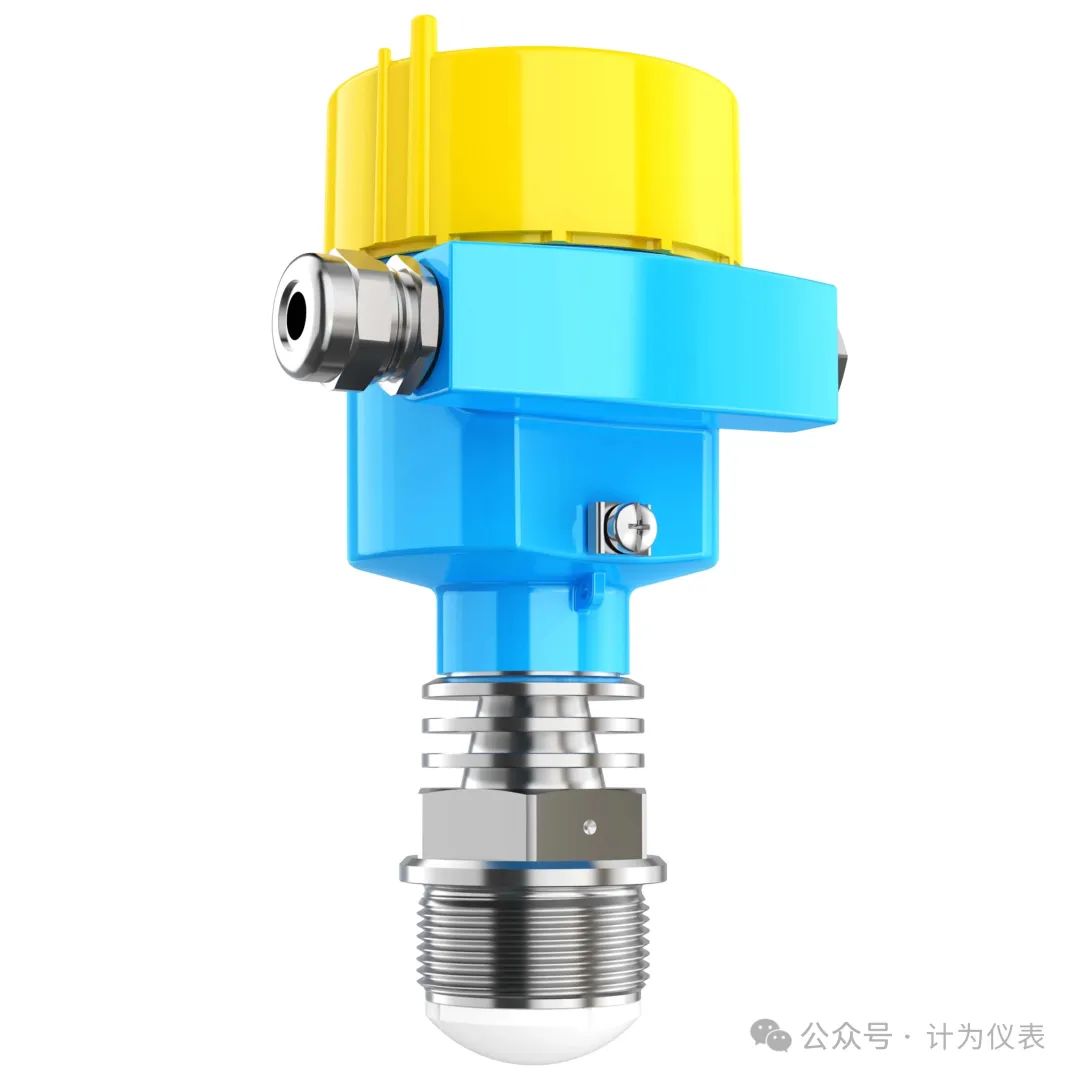

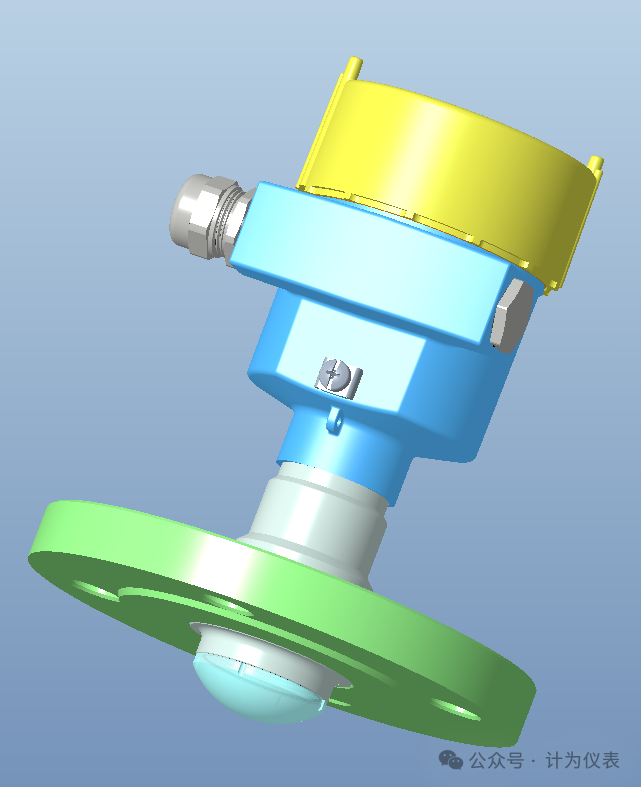

计为JWrada-32 80GHz 雷达物位计


适用场景与必要性分析


雷达吹扫系统并非所有工况必备,但在以下典型场合下,其应用价值极高:


●高温高湿/冷凝工况


如化工反应釜、脱硫塔、浓缩罐等,罐顶往往存在温差和饱和蒸汽,极易在天线窗口处冷凝结露,形成虚假回波。


●粉尘飞扬/物料粘附场合


例如水泥厂原料仓、煤粉仓、石灰仓等,粉尘会积聚在天线口或导波管壁,影响微波发射与回波识别。


●结晶性或粘附性介质环境


如磷酸、尿素、高浓盐溶液,易在雷达窗口形成晶体沉积,逐渐屏蔽信号通道。


●腐蚀性气体或气液界面


例如SO2、Cl2、HCl等挥发性气体存在场合,需用惰性气体吹扫形成隔离保护层,延长雷达窗口材料使用寿命。


吹扫系统设计要点


1、吹扫气体要求


●干燥度:

露点应低于现场最低运行温度10℃以上;


●洁净度:

无油、无颗粒(ISO 8573.1 Class 1.2.1 以上建议);


●压力与流量:

一般控制在0.05–0.2 MPa,流量1–5 NL/min。


2、接口与配管设计


●吹扫口宜设置于天线结构外沿或导波管顶部,避免对测量信号路径干扰;


●采用不锈钢毛细管或PTFE软管接入,长度适中、安装牢固;


●吹扫方向应与雷达波束方向平行或环绕,以确保全面覆盖窗口区域。


3、控制策略


●定时控制:设置定周期(如每4小时吹扫30秒);


●条件触发:当回波信号质量低于设定阈值(如60%)自动启动;


●远程联动:与DCS或SIS系统对接,实现报警联动与远程维护。


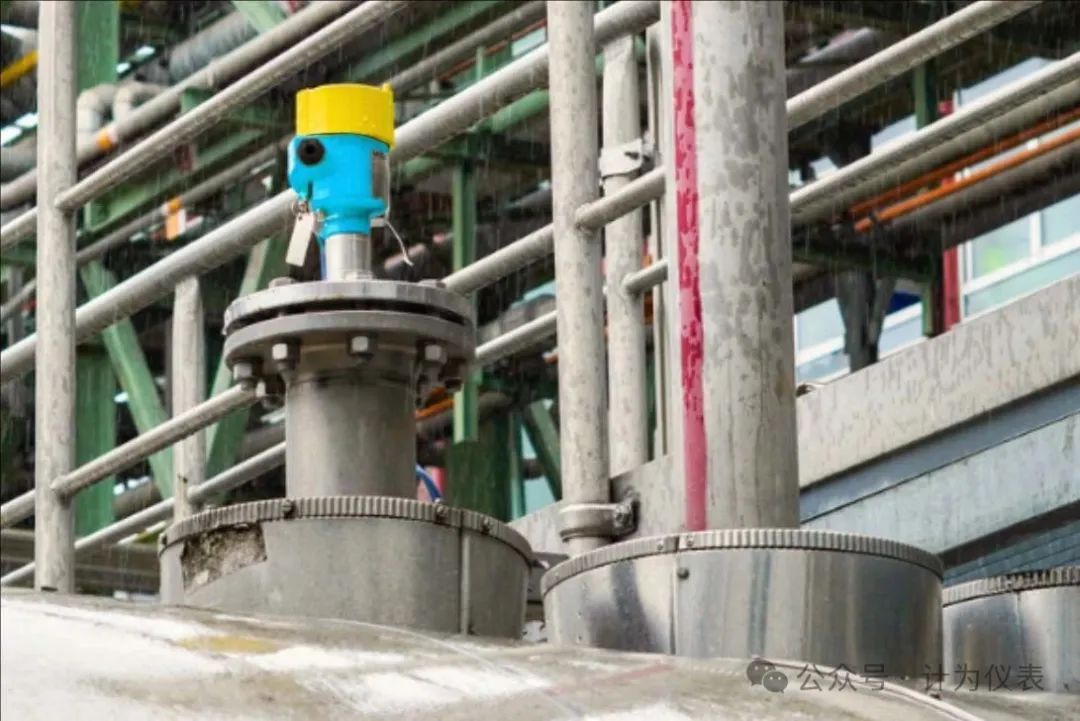

工程应用案例

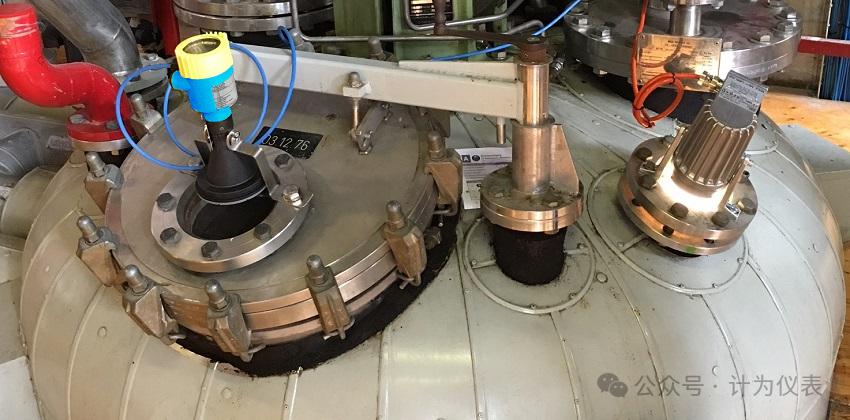

案例1:尿素反应釜雷达吹扫系统


●问题:反应釜罐顶存在大量NH3与高温蒸汽,形成结晶体堵塞雷达天线窗口,测量频繁丢波。


●方案:采用计为80GHz雷达物位计 + 干燥氮气连续吹扫,设止回阀与双重过滤器。


●成效:连续运行6个月无测量中断,系统维护周期由每月降至每季度。



案例2:水泥原料粉尘仓雷达测量


●问题:粉尘黏附雷达探头,造成回波质量下降,料位测量波动大。


●方案:计为80GHz雷达配环形吹扫装置,仪表风间歇吹扫每2小时30秒。


●成效:测量稳定性提高,DCS报警误报率下降90%以上。



未来发展与智能化趋势


随着工业4.0与智能制造推进,雷达吹扫系统也呈现以下发展趋势:


●集成智能传感器:实时监控窗口污染程度与气体状态,实现吹扫自适应调节;


●数字化运维管理:结合HART/PROFIBUS/ Modbus通讯,远程配置与健康诊断;


●模块化一体化设计:新一代雷达将吹扫模块预集成,便于现场部署与维护。


结语


雷达带吹扫系统并不是"标配",但在特定工况中却是"关键保障"。对于仪表工程师而言,理解吹扫的工程逻辑、设计要点与控制策略,不仅是实现精确测量的保障,更是工艺安全与设备可靠性的核心体现。


在新建项目设计、旧系统改造、设备选型评估过程中,应充分评估现场工况,将吹扫系统作为雷达仪表应用策略的重要组成部分,最大程度发挥智能测量仪表的效能。
