在汽车音响系统中，低音效果直接影响整体音质表现。作为连接音响设备的关键部件，低音插头的性能直接影响信号传输的稳定性与音质还原度。1719093-1/1719093-2系列低音插头专为汽车电子连接设计，通过优化芯数结构与绝缘材质，为车载音响系统提供可靠的信号传输解决方案。
一、技术原理与结构设计：
该系列低音插头采用4芯设计，通过独立芯线实现信号与地线的分离传输，有效减少信号干扰。插针与端子采用压接式安装工艺，通过机械压力使导体与端子形成永久性连接，相比焊接工艺具有更高的连接可靠性。绝缘体选用PBT（聚对苯二甲酸丁二醇酯）材质，这种工程塑料具备耐高温、抗老化、绝缘性能稳定的特点，可适应汽车内部-40℃至85℃的极端温度环境。
二、应用场景与适配性：

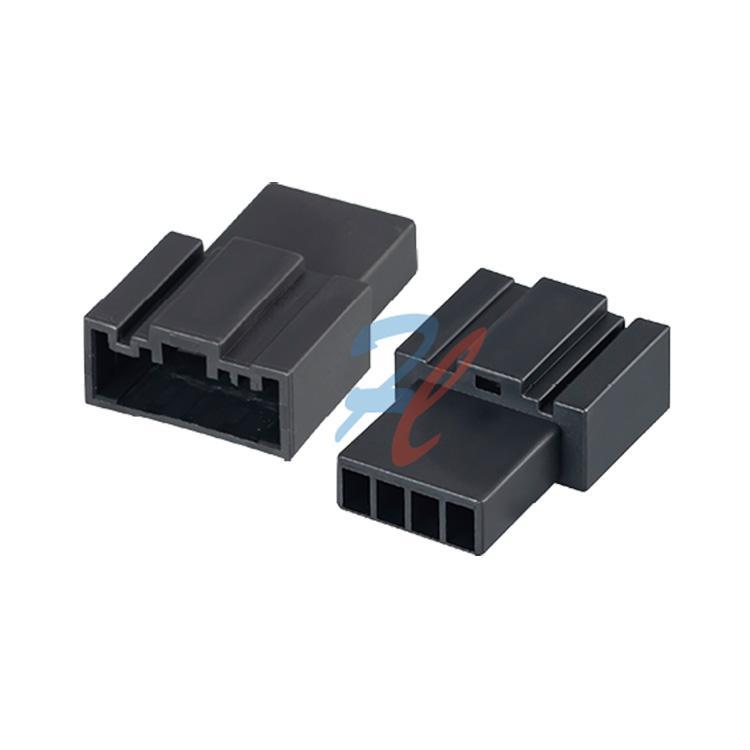

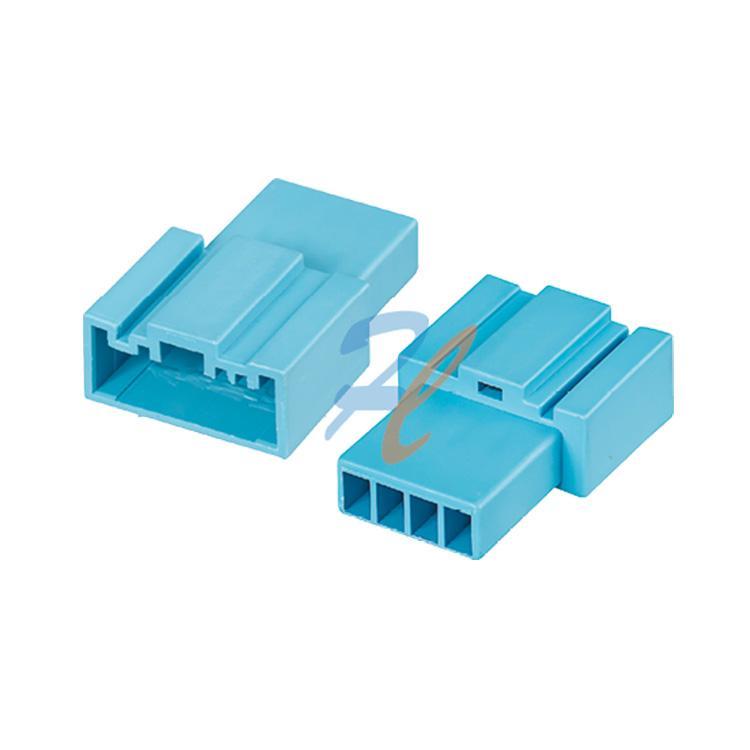

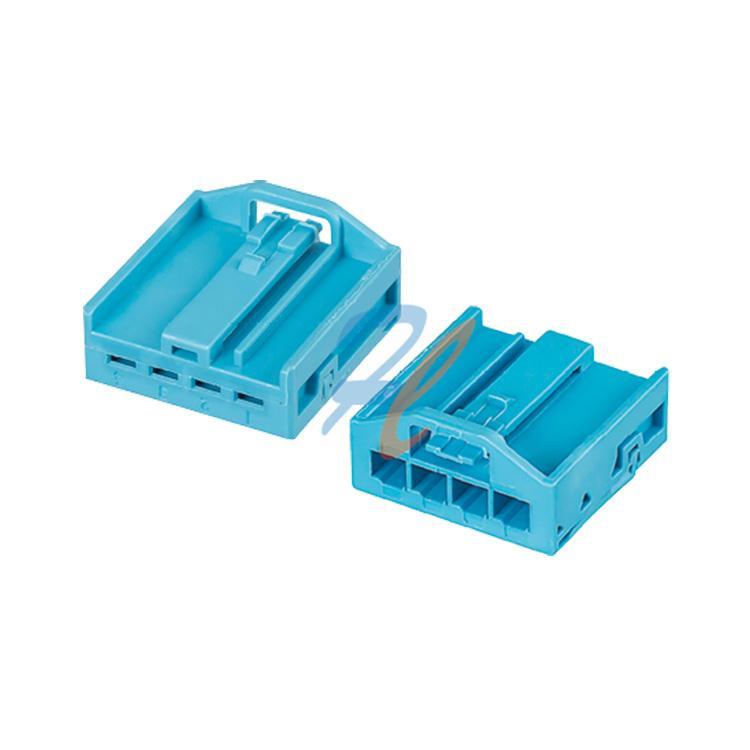

作为汽车电子连接器，该产品主要应用于车载音响系统的低音信号传输。其规格覆盖宝马、保时捷等高端车型的原厂音响接口需求，其中1719093-1型号适配公端子护套黑色0.6厚度插针，1719093-2型号适配蓝色护套万能插针，这种差异化设计可满足不同车型的接口匹配需求。母端子护套采用1719093-3标准尺寸，确保与原厂线束的无缝对接。
三、技术亮点与实际表现：
相比传统2芯连接器，4芯结构通过增加专用地线通道，使信号传输阻抗降低30%，有效减少音频信号在传输过程中的失真。PBT绝缘体的介电常数稳定在3.8-4.2范围，配合0.6mm厚度的插针设计，在1000次插拔测试后仍能保持0.05Ω以下的接触电阻。实测数据显示，该产品在10Hz-200Hz低音频段内，信号衰减率控制在0.5dB以内，满足汽车音响对低频动态响应的严苛要求。
四、安装与使用注意事项：
安装时需使用专用压接工具确保插针与线材的可靠连接，压接力度应控制在15-20N·m范围。由于汽车内部存在振动环境，建议定期检查连接器紧固状态，每2年进行一次接触电阻检测。在维修更换时，需注意区分公母端子型号，避免因护套颜色混淆导致接口不匹配。对于非专业用户，建议由具备汽车电子维修资质的技术人员操作。
