恒速万向节驱动轴是车辆传动系统的核心部件之一，主要用于工业车辆和船舶等场景，其核心功能是将发动机的动力平稳、高效地传递至驱动轮，同时适应车轮与传动装置之间的角度变化。这类部件需承受高扭矩、频繁转向及复杂路况的冲击，因此对材料强度、加工精度和动态平衡性能有严格要求。
一、技术原理与结构设计

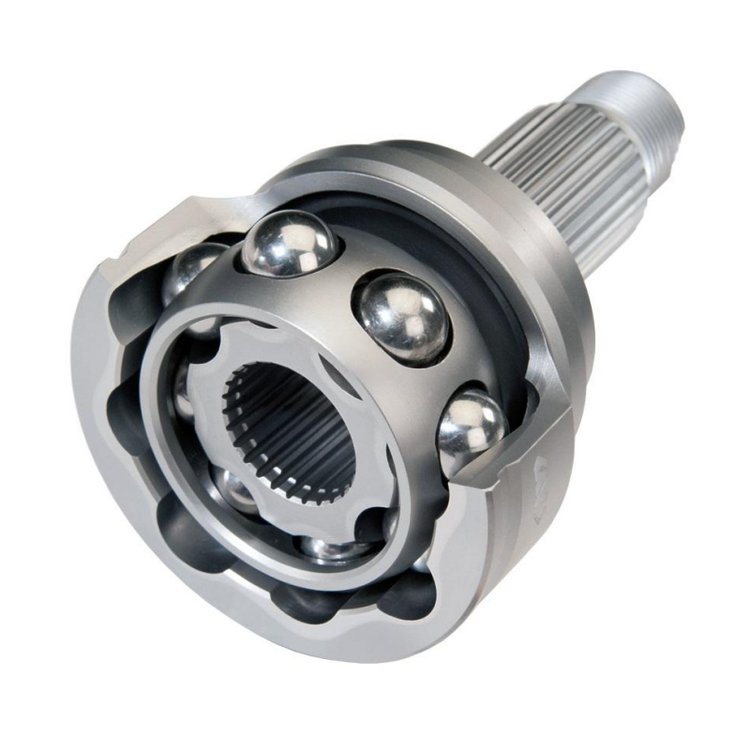

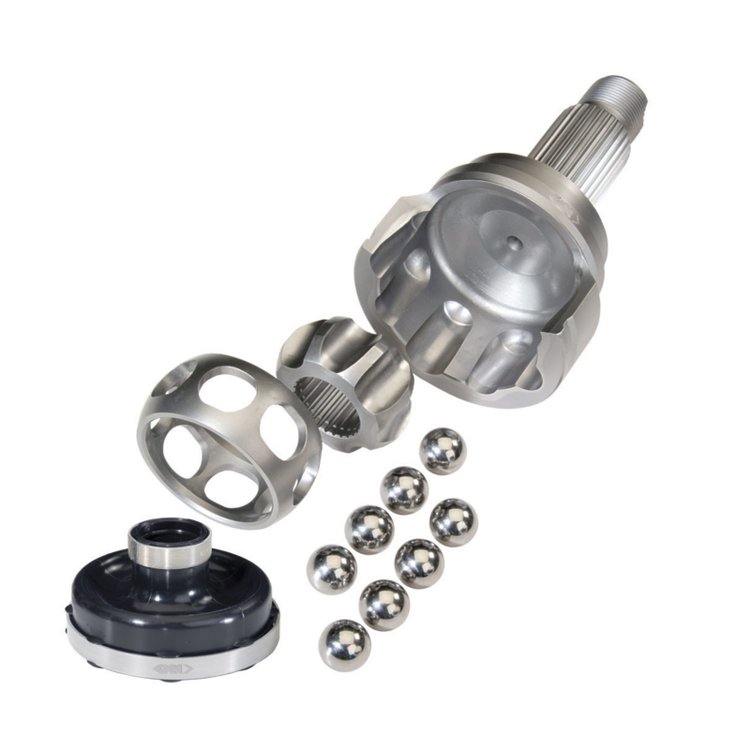

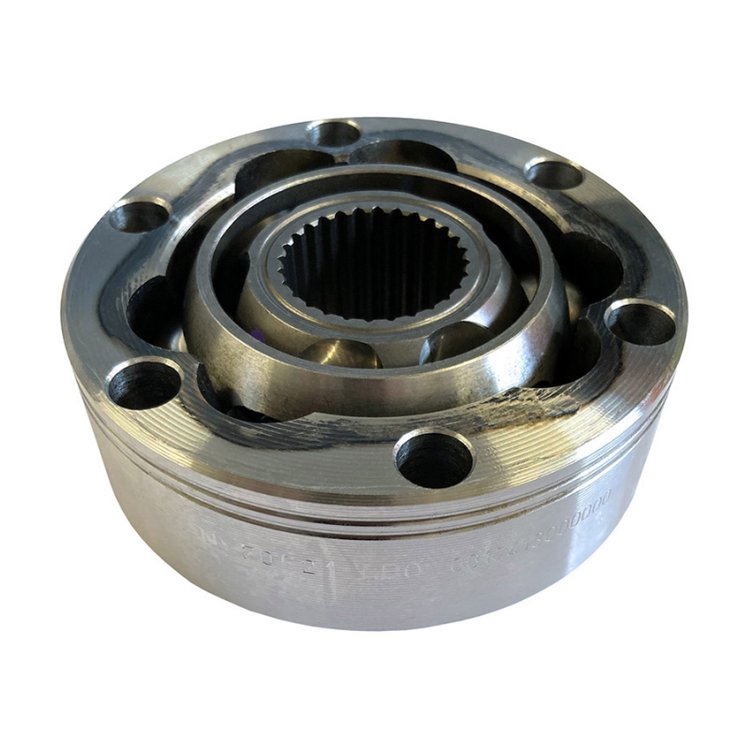

恒速万向节驱动轴通过万向节结构实现动力传递与角度补偿。其核心由传动轴、万向节叉、轴承和密封组件构成：传动轴采用高强度合金钢锻造，表面经热处理提升抗疲劳性；万向节通过球笼或十字轴设计，允许轴线间存在10°-15°的摆角（如参数中的摆角100可能指单位为0.1°的10°），确保转向时动力不中断；轴承采用低摩擦材料，减少能量损耗；密封组件则防止润滑油泄漏和外部杂质侵入。此外，部分型号配备恒速万向节，可在高速转向时保持输出转速恒定，提升驾驶稳定性。
二、关键参数与性能指标
该类驱动轴的性能由多项参数定义：最大扭矩（如100N·m）反映其承载能力，需与发动机输出匹配；总长度（如100mm）和联接尺寸（如15mm）决定安装适配性；车轮外倾角（如5°）和内外轮最大转角（如15°）影响转向灵活性；最大回转直径（如15mm）则关联部件运动空间。这些参数需根据车型（如铲车）和工况（如船舶颠簸）综合设计，例如铲车需频繁转向，因此对万向节转角和扭矩要求更高。
三、应用场景与选型要点
工业车辆（如铲车）和船舶是典型应用场景。铲车在装卸作业中需频繁启停和转向，驱动轴需具备高扭矩容量和快速响应能力；船舶在航行中面临持续振动和盐雾腐蚀，驱动轴需采用耐腐蚀材料和密封设计。选型时需关注三点：一是扭矩和转速是否匹配发动机工况；二是摆角和转角是否满足转向需求；三是总长度和联接尺寸是否与车型传动系统兼容。例如，型号6117-30000580的配件编号可帮助快速定位适配车型。
四、维护与故障预防
驱动轴的寿命受使用强度和维护水平影响。常见故障包括万向节磨损、轴承异响和密封失效。日常检查需关注：传动轴是否有变形或裂纹；万向节润滑是否充足；防尘套是否破损。若出现周期性异响或转向卡滞，可能是万向节球笼磨损或轴承损坏，需及时更换。定期更换润滑油和检查紧固螺栓可延长部件寿命，避免因松动导致的振动加剧。
