MOS管（金属氧化物半导体场效应晶体管）是电子电路中控制电流的关键元件，通过电场调节导电沟道实现开关或放大功能。车规级MOS管需满足汽车电子对可靠性、耐温性、抗干扰能力的严苛要求，常用于车身控制、动力系统、照明驱动等场景。TBL2302作为一款N沟道车规级MOS管，凭借其紧凑封装与宽温工作能力，成为汽车电子领域的高性价比选择。
一、技术参数与核心设计

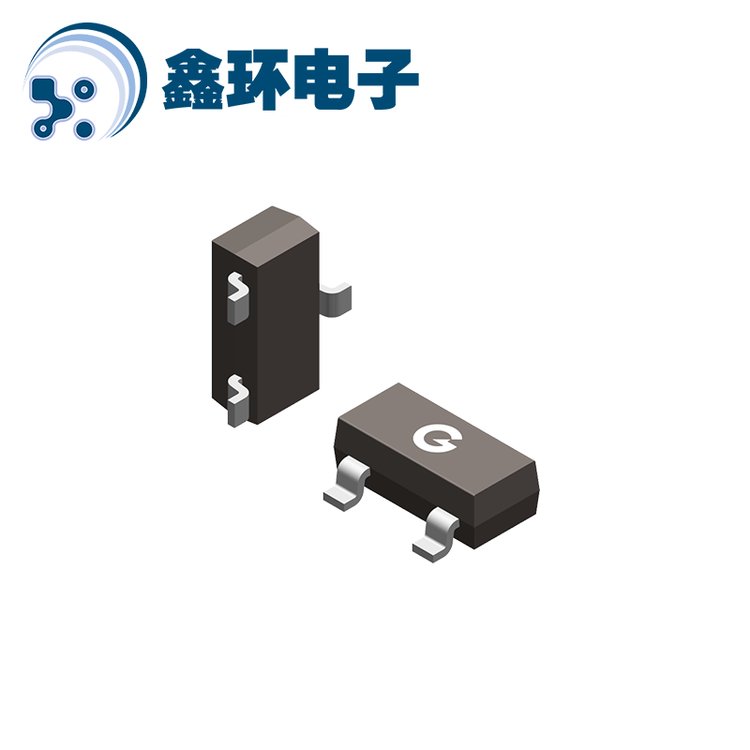

TBL2302采用SOT-23封装，体积小巧（长2.9mm×宽2.4mm×高1.1mm），适合高密度电路布局。其关键参数包括：漏源电压20V、连续漏极电流3.2A、功率1W，可覆盖12V/24V汽车低压系统的开关需求。N沟道设计使其在栅极施加正电压时导通，导通电阻低（典型值约0.1Ω），能有效减少能量损耗。工作温度范围达-55℃至+150℃，适应发动机舱、车载空调等极端环境。
二、车规级认证与环保标准

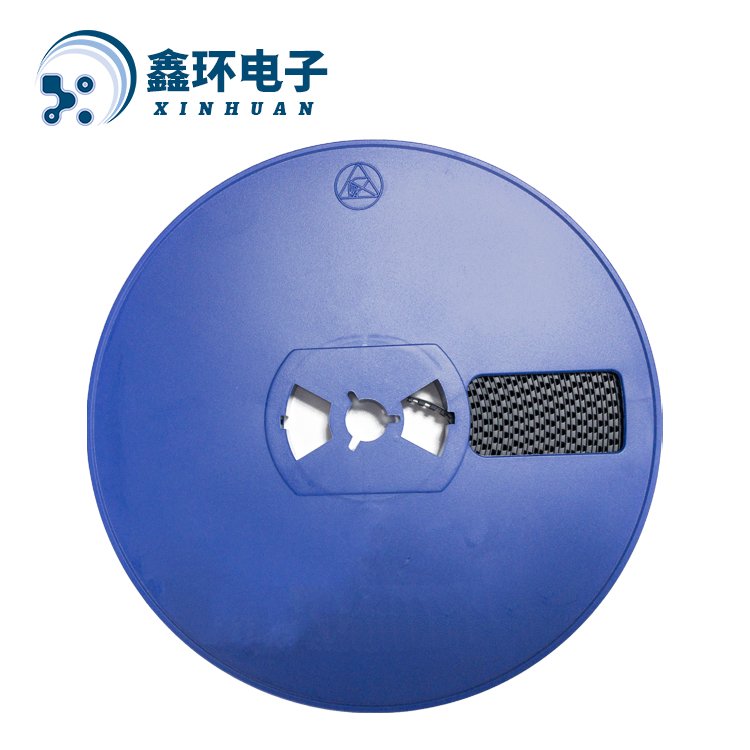

作为车规级元件，TBL2302需通过AEC-Q101认证（虽未直接标注，但参数符合车规要求），确保在振动、温度循环、静电放电等测试中性能稳定。封装材料符合RoHS标准（无铅化），且采用Halide free工艺（无卤素），减少高温下有害气体释放风险，符合汽车电子对环保与安全性的双重需求。编带包装（3000pcs/盘）便于自动化贴片生产，提升组装效率。
三、典型应用场景与选型要点
TBL2302常用于汽车照明驱动（如LED日行灯、尾灯）、电机控制（如雨刮器、水泵）及电源开关电路。选型时需关注：1. 电压与电流匹配：确保20V漏源电压和3.2A电流覆盖电路峰值需求；2. 热设计：功率1W需结合PCB散热焊盘或导热材料，避免结温超限；3. 栅极驱动：N沟道需正电压驱动，建议栅极电压≥10V以充分导通；4. 抗干扰：汽车电磁环境复杂，需在PCB布局时缩短栅极走线，添加旁路电容。
四、与消费级MOS管的区别
相比消费级产品，TBL2302在可靠性上显著提升：工作温度范围扩大近一倍（-55℃~+150℃ vs 消费级-40℃~+85℃）；通过车规级测试流程，寿命预期达15年以上（消费级约5年）；封装抗机械应力能力更强，适应汽车振动环境。尽管参数看似接近，但车规级元件在材料、工艺、质检环节的成本更高，体现为长期稳定性优势。
