在汽车电子领域，静电放电（ESD）是影响设备稳定性的常见威胁。车规级ESD静电二极管作为核心防护元件，通过快速泄放静电能量，保护车载电路免受瞬态高压冲击。其工作电压、峰值脉冲功耗等参数直接决定了防护能力，而封装形式则影响与电路板的适配性。本文以TGESD5V0B5型号为例，解析其技术原理与实际应用场景。
一、技术原理与核心参数：
ESD静电二极管的核心功能是“钳位电压”。当电路遭遇静电冲击时，二极管会迅速导通，将电压限制在安全范围内（如5V工作电压型号可钳位至5V以下），避免后续元件损坏。TGESD5V0B5采用SOD-523封装，体积小巧（尺寸约2.1mm×1.25mm），适合高密度电路布局；其峰值脉冲功耗达72W，意味着可承受更高强度的静电脉冲，防护等级优于普通消费电子用二极管。此外，该型号通过RoHS认证，符合环保标准，丝印标识为B5，便于生产环节识别。
二、车规级应用场景与适配性：
汽车电子对元件的可靠性要求极高，需通过AEC-Q101等车规认证。TGESD5V0B5专为车载环境设计，可应用于发动机控制单元、车载娱乐系统、传感器接口等场景。例如，在车载触摸屏电路中，人体静电可能产生数千伏瞬态电压，该型号可快速将电压钳位至5V以下，避免显示屏驱动芯片损坏；在CAN总线接口中，其72W的峰值脉冲功耗可抵御雷击或电磁干扰产生的瞬态高压，保障通信稳定性。SOD-523封装的小尺寸特性，也使其能适配紧凑型车载电路板设计。
三、选型与使用注意事项：

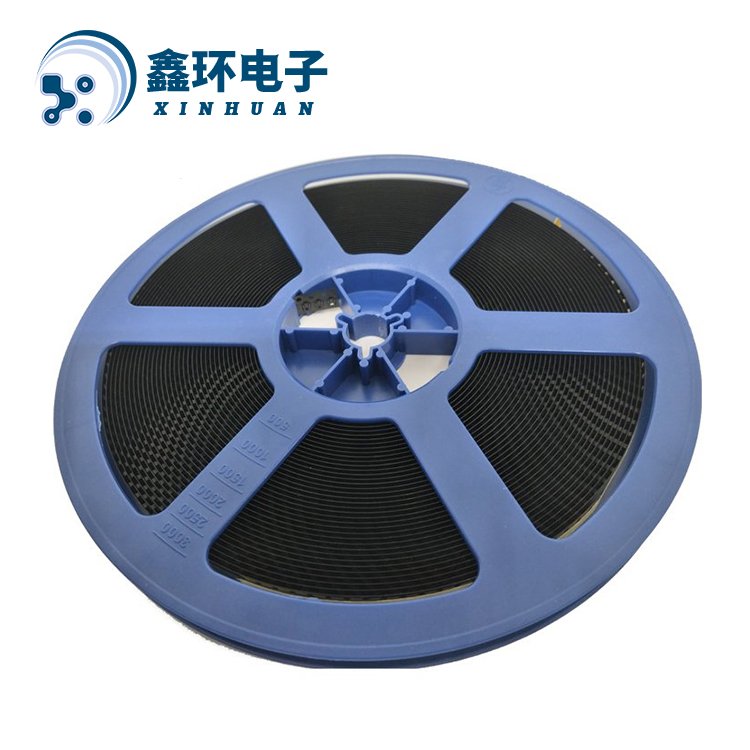

选型时需重点关注工作电压与峰值脉冲功耗。工作电压需略高于电路正常工作电压（如5V电路选5V型号），避免误触发；峰值脉冲功耗则需根据应用场景的静电风险等级选择，车载环境建议选择50W以上型号。TGESD5V0B5的最小包装为3000pcs/盘，批量使用时需注意库存管理。安装时需确保二极管极性正确（通常丝印面为正极），并避免焊接温度超过260℃，以免损伤元件内部结构。此外，需定期检查电路板布局，避免二极管与大功率元件间距过近导致热耦合。
四、技术亮点与行业价值：
相比消费电子用ESD二极管，车规级型号在可靠性、耐温性等方面有显著提升。TGESD5V0B5的工作温度范围为-55℃至150℃，可覆盖汽车在极端环境下的运行需求；其72W的峰值脉冲功耗在同类产品中处于较高水平，能有效降低静电导致的故障率。据行业数据，使用车规级ESD二极管可使车载电路的静电失效概率降低90%以上，对提升整车电子系统稳定性具有重要意义。
