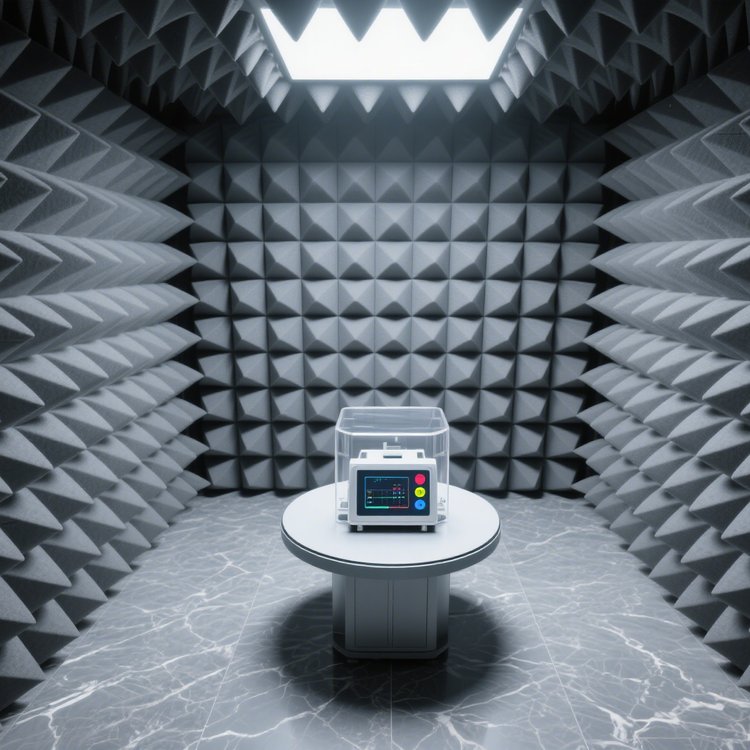

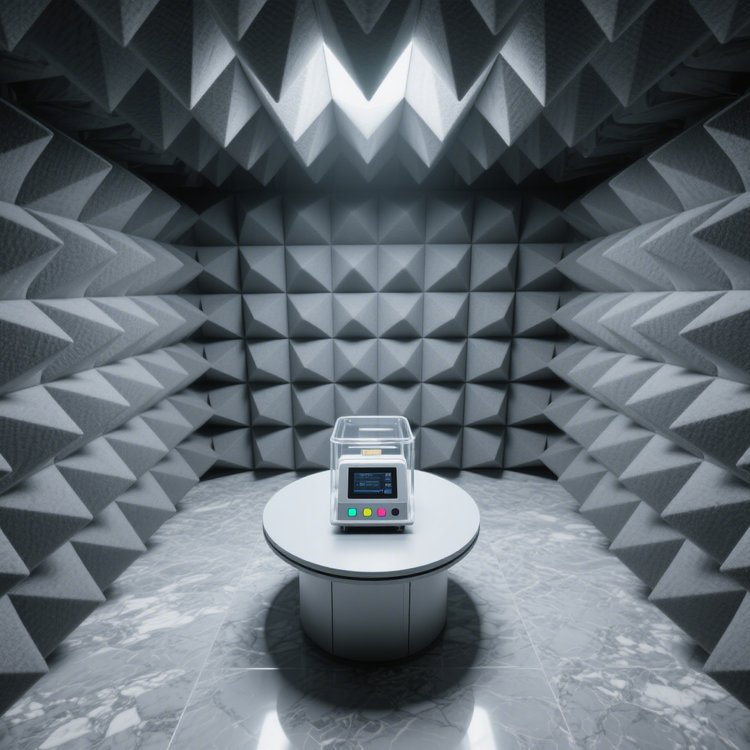

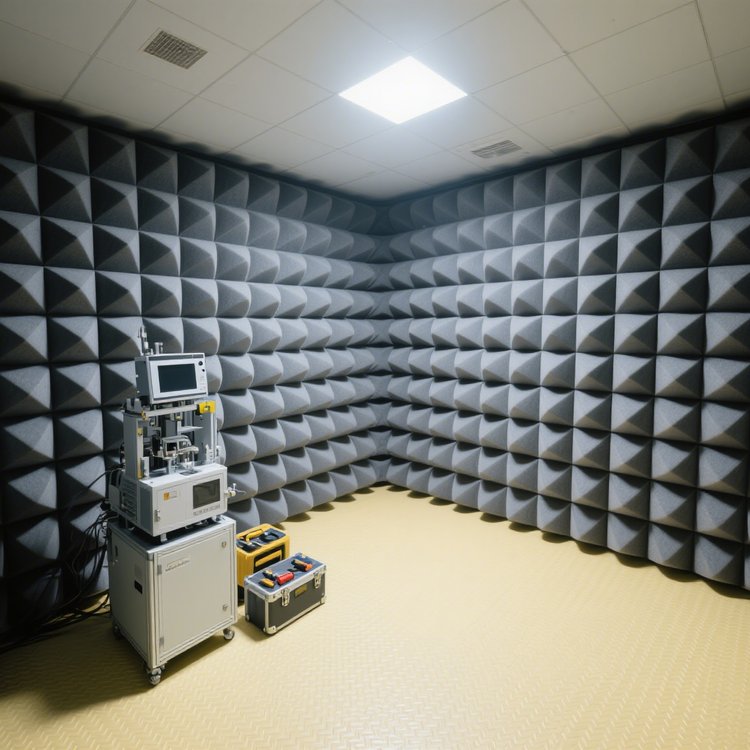

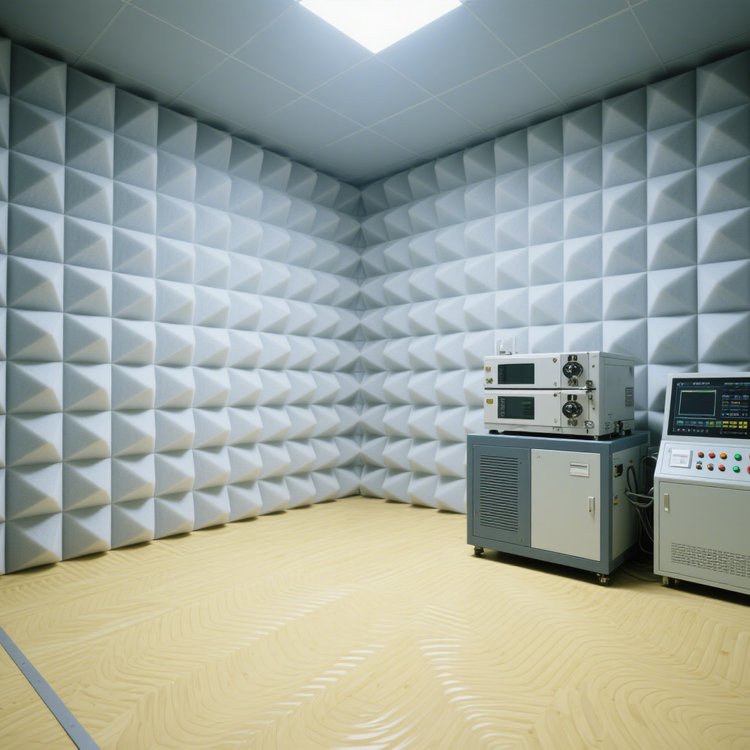

毫米波暗室是一种用于电磁环境模拟与测试的专用空间，通过屏蔽外界电磁干扰并控制内部反射，为电子设备或系统的电磁兼容性（EMC）、电磁辐射（EMI）等测试提供稳定环境。其核心功能是模拟无干扰的“自由空间”，确保测试结果仅反映被测对象自身的电磁特性，广泛应用于汽车电子、通信设备、航空航天等领域。
一、技术原理与核心结构：
毫米波暗室的关键技术在于屏蔽与吸波。其外壳通常采用多层金属板或导电涂层，形成法拉第笼结构，有效阻隔外部电磁波（屏蔽效能可达10KHZ-100MHZ）；内部墙面、地面及天花板铺设吸波材料（如铁氧体或碳纤维复合材料），吸收内部反射波，减少散射干扰。根据测试需求，暗室规格分为1米法、3米法、5米法、10米法等，数字代表测试距离，距离越长，可测试的设备尺寸或频率范围越大。
二、主要类型与功能差异：
毫米波暗室按用途可分为三类：电磁屏蔽室（用于一般电磁兼容测试）、电波暗室（增加吸波材料，模拟自由空间）、高压局放屏蔽室（针对高压设备的局部放电测试）。例如，电磁屏蔽室可屏蔽外界干扰，但内部反射较强；电波暗室通过吸波材料进一步消除反射，更接近真实环境；高压局放屏蔽室则需满足高电压、大电流的特殊测试条件。
三、应用场景与定制需求：
在汽车领域，毫米波暗室主要用于测试车载雷达、自动驾驶传感器、无线通信模块等设备的电磁性能。例如，测试毫米波雷达在复杂电磁环境中的抗干扰能力，或验证车联网（V2X）设备的通信稳定性。由于不同车型、设备的测试需求差异大，暗室通常支持按需定制，包括尺寸、吸波材料性能、屏蔽效能等参数，以匹配具体测试标准。
四、技术参数与选型要点：
选型时需关注四个核心参数：屏蔽效能（如10KHZ-100MHZ）、绝缘电阻（≥500MΩ确保安全）、封装完整性（避免漏波）、规格尺寸（根据测试距离选择）。例如，测试小型传感器可选1米法暗室，测试整车雷达则需10米法；若需模拟高压环境，需选择高压局放屏蔽室。此外，定制化服务可优化成本，例如根据测试频率范围调整吸波材料厚度，或根据场地限制设计异形结构。
五、安全与合规注意事项：
使用毫米波暗室需严格遵守安全规范：测试前检查屏蔽门密封性，避免漏波；高压测试时确保绝缘电阻达标，防止触电；吸波材料需定期维护，避免老化影响性能。同时，暗室设计需符合国际标准（如CISPR、IEC）或行业标准（如汽车电子的ISO 11452系列），确保测试结果的可追溯性与权威性。
