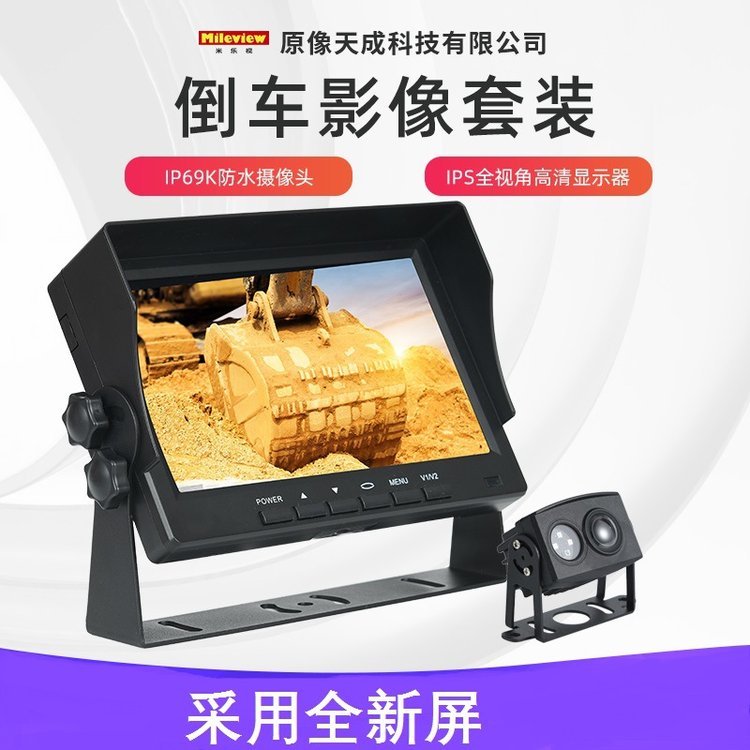

在工程机械、货车等大型车辆作业场景中，倒车影像系统是保障安全操作的核心设备之一。其通过实时传输车辆后方画面，帮助驾驶员规避盲区障碍物，尤其在夜间或复杂环境下，高清影像与防水性能直接决定了使用可靠性。本文以具备IP69K防护等级的车载倒车影像为例，解析其技术原理与实用价值。
一、技术原理与核心组成：
车载倒车影像系统主要由摄像头、传输线缆与显示屏三部分构成。摄像头通过光学镜头捕捉后方画面，经图像传感器转化为数字信号后，通过AHD视频信号传输至车内显示屏。该系统支持实时扫描频率，确保画面无延迟，同时具备正像/镜像切换功能，可适配不同车型的安装需求。其外壳采用ABS材质，配合锌合金支架，在3000g自重下仍能保持结构稳定性，180°可调角度设计覆盖更广视野范围。
二、防水与抗震性能解析：
IP69K防护等级代表设备可承受高压水枪冲洗与粉尘侵入，适用于泥头车、矿车等长期暴露在恶劣环境的车型。内部电路采用密封封装工艺，配合6G抗震强度设计，即使车辆在颠簸路面行驶，也能避免因振动导致的画面抖动或信号中断。24V电源电压适配多数工程机械的电气系统，5W低功耗设计减少能源损耗，延长设备使用寿命。
三、高清夜视与多路影像应用：
系统提供720P分辨率，在夜间通过红外补光技术实现清晰成像，即使完全无光环境也能识别障碍物轮廓。支持1路或2路影像输入，可同时显示车辆后方与侧方画面，满足装载机、客车等需要多角度监控的场景。显示屏集成于驾驶室内，驾驶员无需扭头即可观察画面，降低操作风险。实测中，系统在-30℃至70℃温度范围内均能稳定工作，适应南北跨地域作业需求。
四、安装与使用注意事项：
安装时需确保摄像头固定牢固，避免因松动导致画面偏移；线缆应远离发动机高温区域，防止信号干扰。日常使用中，定期清洁镜头表面灰尘，避免影响成像质量；若长期停放于潮湿环境，建议每月通电运行一次以保持内部干燥。系统不支持加工定制，但提供标准接口，可兼容多数原厂显示屏或后装设备。
