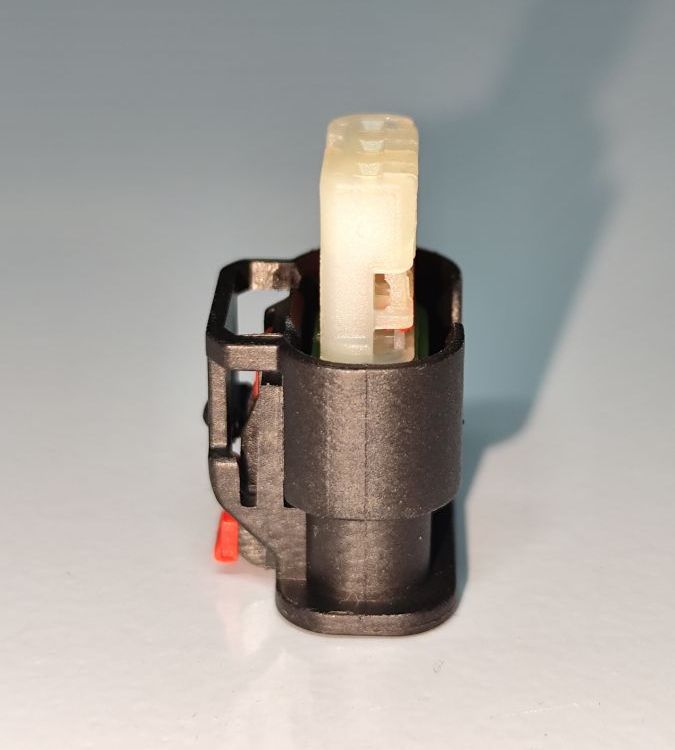

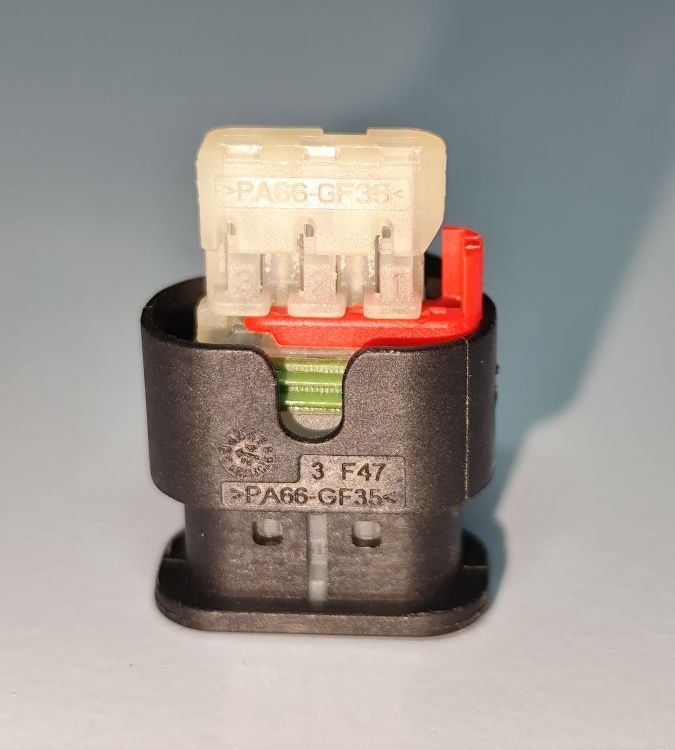

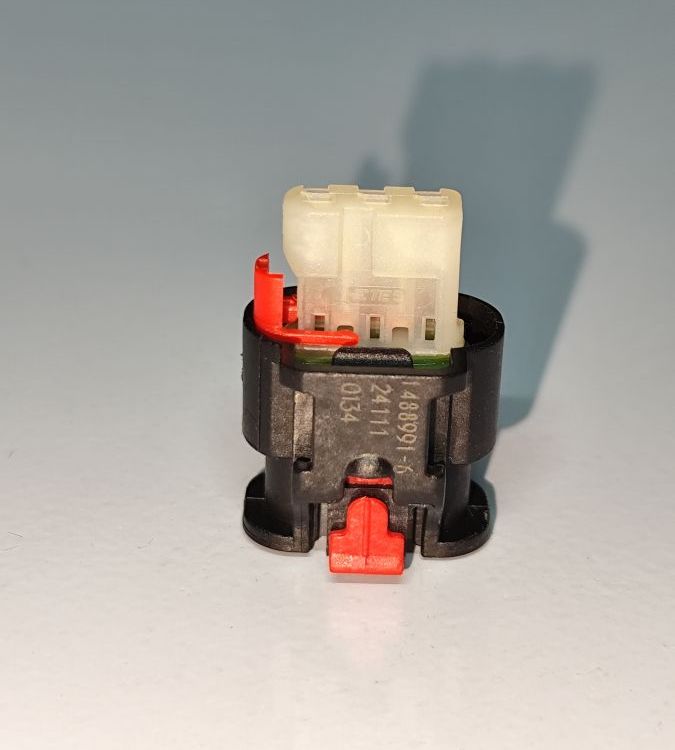

汽车连接器是电气系统中的关键部件，负责不同电路间的可靠连接与信号传输。而绝缘保护外壳作为其重要组成部分，主要功能是为内部金属触点提供物理防护与电气隔离，避免因短路、漏电或机械损伤引发的安全隐患。以型号1488991-6为例，这类外壳通过特殊材料与设计，在高压环境下仍能保持稳定性能，成为保障汽车电气安全的核心元件之一。
一、技术原理与设计：
绝缘保护外壳的核心功能是阻断电流非预期流动路径。其材料通常选用耐高温、抗电弧的工程塑料（如PA66、PBT等），通过注塑工艺成型，确保结构紧密无缝隙。型号1488991-6的外壳设计包含多重防护：内部采用波浪形卡槽固定触点，减少振动导致的接触松动；外部覆盖高压绝缘层，可承受数千伏电压测试；接触面经过精密抛光，将接触电阻控制在毫欧级，降低能量损耗。此外，外壳边缘的倒角设计可防止安装时划伤线束，细节优化提升了整体可靠性。
二、高压安全与性能优化：
在新能源汽车中，电池组与电机间的高压连接需承受600V以上电压，传统外壳可能因绝缘失效引发火灾。1488991-6通过两项技术改进提升安全性：一是采用双层绝缘结构，内层阻燃材料可耐受130℃高温，外层添加陶瓷化涂层，遇火时形成硬质保护壳；二是引入气密性检测工艺，每只外壳需通过IP6K9K防水测试，确保在涉水或高压冲洗场景下仍能保持绝缘性能。这些设计使其在高压直流快充、电机驱动等场景中表现稳定。
三、应用场景与选型要点：
该型号外壳主要应用于混合动力及纯电动汽车的电池管理系统、充电接口、高压配电盒等部位。选型时需关注三个参数：一是额定电压，需高于系统最高工作电压的1.5倍；二是接触电阻，低电阻可减少发热，延长触点寿命；三是环境适应性，需通过-40℃至125℃的温冲测试。例如，在北方寒冷地区，需选择耐低温脆化的材料；而在多尘环境中，则需加强外壳的密封性。此外，标准化封装设计（如2.8mm间距）可兼容多数连接器型号，降低替换成本。
四、行业趋势与技术发展：
随着汽车电气化程度提升，绝缘保护外壳正朝着轻量化、集成化方向发展。新型材料如液晶聚合物（LCP）可将重量降低30%，同时保持耐高温性能；而嵌入式传感器技术可实时监测外壳温度与绝缘状态，提前预警潜在故障。未来，随着800V高压平台的普及，外壳的绝缘等级需进一步提升，这对材料科学与制造工艺提出了更高要求。
