均衡线束测试是新能源汽车电池管理系统中的关键环节，主要用于检测电池包内各单体电池的电压均衡性。通过专用测试线束连接电池包与检测设备，可实时监测电池状态，确保充电和放电过程中的安全性与稳定性。其核心功能是识别电压差异，避免因单体电池过充或过放导致的性能衰减或安全隐患，尤其适用于对电池一致性要求较高的新能源汽车场景。
一、技术原理与组成结构：

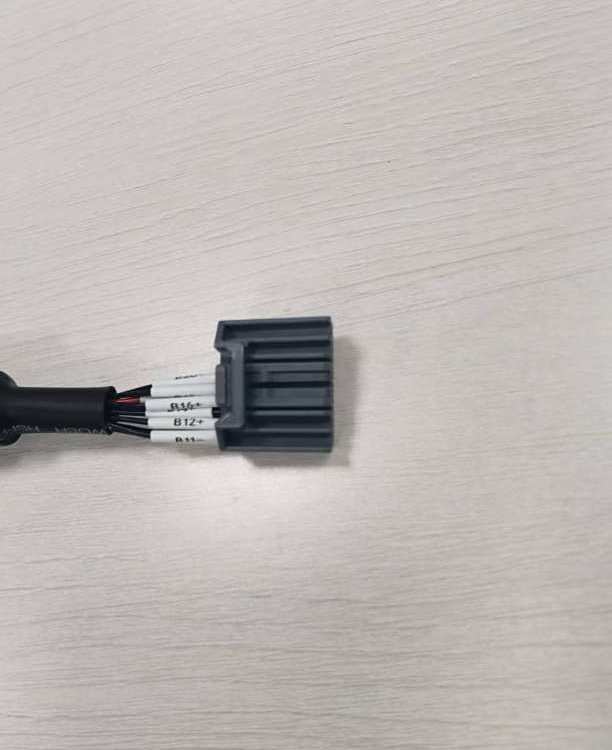

均衡线束测试系统由测试线束、电压采集模块和数据分析软件三部分构成。测试线束采用低电阻导电材料，规格为0.3米，可适配EC180等车型的电池包接口。其内部集成多路电压采集通道，能同时监测数十个单体电池的电压值，并通过差分信号传输技术减少干扰。线束末端采用标准化接口，与电池包的均衡端口快速连接，确保数据采集的准确性。
二、使用方式与操作规范：
操作时需先关闭车辆电源，将测试线束的采集端与电池包均衡接口对接，另一端连接至专用检测设备。启动检测程序后，系统会自动扫描电池包编号（如零件号B95204093），并按照预设参数（如供电方式为电瓶供电）进行电压采集。测试过程中需避免线束弯折角度超过90度，防止内部导线断裂。检测完成后，设备会生成电压分布报告，标注出偏差超过阈值的单体电池位置。
三、定制化设计与技术优势：
该测试线束支持模块化定制，可根据不同车型的电池包布局调整线束长度和接口类型。例如针对孚能电池包开发的专用版本，优化了信号屏蔽层设计，将电压采集误差控制在±0.5mV以内。相比通用型测试设备，其优势在于与电池管理系统的深度兼容性，可直接调用车辆CAN总线数据，缩短检测周期30%以上。此外，简易包装设计降低了运输成本，适合维修站点批量配备。
四、应用场景与实际价值：
在新能源汽车维修领域，均衡线束测试是电池包维护的必备工具。当车辆出现续航衰减或充电故障时，通过检测可快速定位问题电池，避免整体更换电池包的高昂成本。对于电池生产企业，该设备可用于产线质检，确保出厂电池包的一致性符合标准。其国产化的设计（产地中国）也降低了采购门槛，使中小维修企业能够配备专业检测设备。
