鼓刹内部结构拆解！看懂制动全部原理

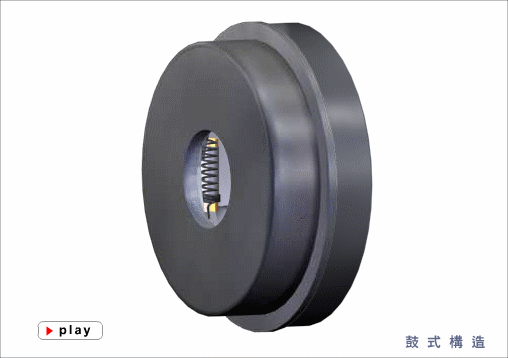

这是鼓式制动器（鼓刹）的三维结构示意图，图中标注的“鼓式构造”是其典型结构形式。
一、核心结构与原理
1. 关键部件- 制动鼓：图中主体的鼓形金属件，随车轮同步旋转，内壁为摩擦工作面。
- 制动蹄与摩擦片：隐藏在鼓内的弧形制动蹄，表面贴有摩擦材料，由液压轮缸驱动张开。
- 回位弹簧：图中可见的弹簧部件，制动解除后将制动蹄拉回原位，避免摩擦片持续磨损。
2. 工作原理- 制动时，液压推动制动蹄向外张开，摩擦片与旋转的制动鼓内壁紧密接触，通过摩擦力产生制动力矩，实现车轮减速/停止。
- 解除制动时，回位弹簧将制动蹄拉回，摩擦片与制动鼓分离，车轮恢复自由转动。
3. 特点与应用- 优点：结构紧凑、成本低、制动力强，常用于货车、客车及家用车后轮。
- 缺点：散热性差，易因高温导致制动效能衰减；长期使用后鼓内易积粉尘，维护较繁琐。
补充说明：这种结构的“自增力效应”（蹄片转动方向与鼓的摩擦力会放大制动力），让它在小空间内就能获得很强的制动效果，这也是它至今仍广泛应用的核心原因。
