在电动汽车的电力驱动系统中，核心部件的性能直接影响整车的效率与可靠性。碳化硅（SiC）模块作为新一代电力电子器件，凭借其耐高压、高频开关和低损耗的特性，逐渐成为电动汽车能源转换的关键组件。其核心功能是通过高效转换电能，优化电机控制，从而提升续航能力并降低能耗。
一、技术原理与核心组成：

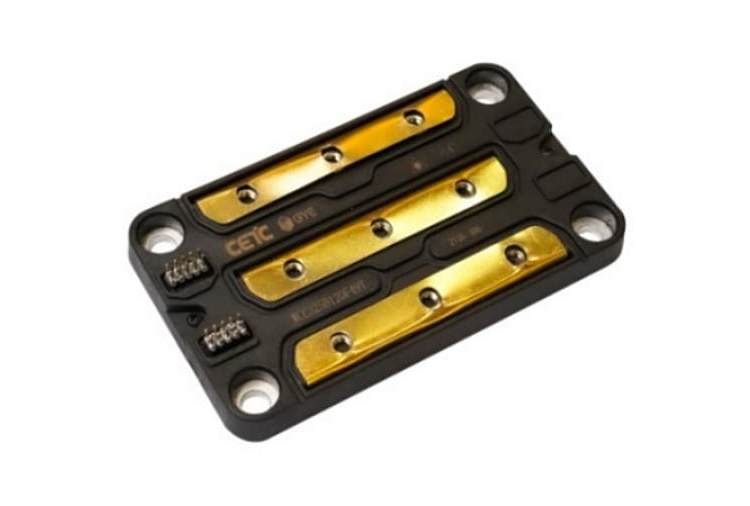

碳化硅模块以碳化硅单晶材料为基底，通过外延生长工艺形成导电层，再结合金属化封装技术制成功率器件。其核心结构包括碳化硅二极管（SiC SBD）和碳化硅金属氧化物半导体场效应晶体管（SiC MOSFET），两者协同工作实现电能的高效转换。以型号WCMS600F120A31为例，该模块可承受1200V电压、600A电流，采用A31封装形式，内部集成多芯片并联技术，通过优化散热路径降低热阻，确保在高温环境下稳定运行。
二、应用场景与性能优势：
在电动汽车领域，碳化硅模块主要应用于电机控制器（MCU）和车载充电机（OBC）。其优势体现在三方面：一是高频开关能力，传统硅基器件开关频率通常在20kHz以下，而碳化硅模块可达100kHz以上，显著减少无源元件体积；二是低导通损耗，碳化硅材料的临界击穿场强是硅的10倍，导通电阻降低约300倍，系统效率提升3%-5%；三是快速恢复特性，模块可在10秒内从故障状态恢复工作，保障行车安全。实验数据显示，搭载碳化硅模块的电动汽车，续航里程可增加5%-10%，充电时间缩短20%。
三、使用方式与注意事项：
安装时需确保模块与散热基板接触面平整，扭矩控制在规定范围内以避免应力损伤。使用中需监测结温，建议工作温度不超过175℃，长期过温会加速材料老化。此外，碳化硅模块对驱动电路的电压精度要求较高，需配合专用驱动芯片使用。在电磁兼容性方面，高频开关可能产生干扰，需通过优化PCB布局和增加滤波电路抑制噪声。
四、技术迭代与行业趋势：
当前碳化硅模块正朝着更高集成度发展，例如将驱动、保护电路与功率器件集成于单一封装，减少系统复杂度。同时，第三代碳化硅材料（如4H-SiC）的缺陷密度持续降低，器件可靠性进一步提升。据行业预测，到2025年，电动汽车领域碳化硅模块市场规模将突破50亿美元，成为电力电子器件的主流方案。
