汽车中控液晶屏是现代车辆信息交互的核心部件，通过液晶分子排列变化实现数字或符号的动态显示。其技术原理基于液晶材料的电光效应——当电压施加于液晶层时，分子排列方向改变，配合偏光片与背光系统，最终形成可见的图像或文字。这类显示屏以低功耗、高可靠性和环境适应性强的特点，广泛应用于车载仪表、空调控制等场景。
一、技术原理与核心参数：

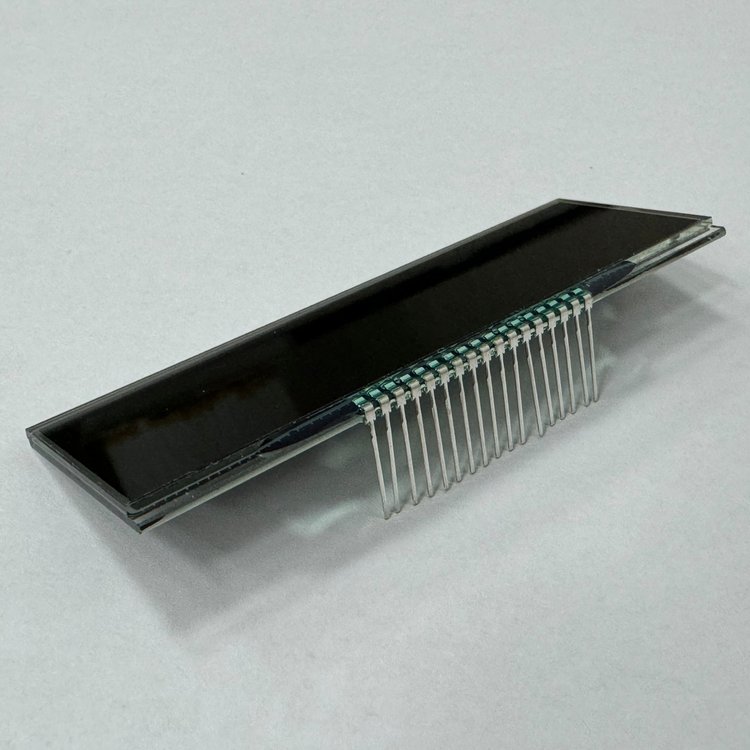

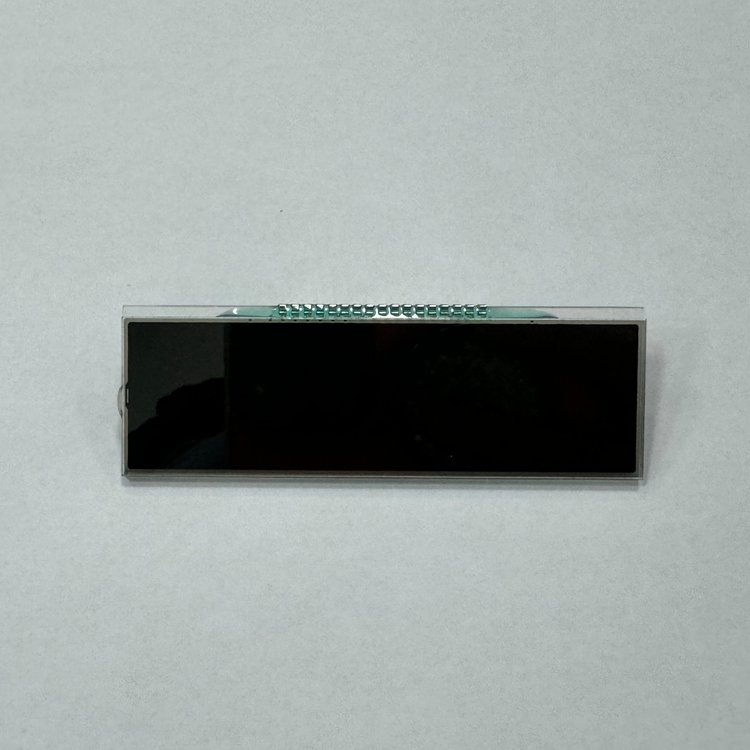

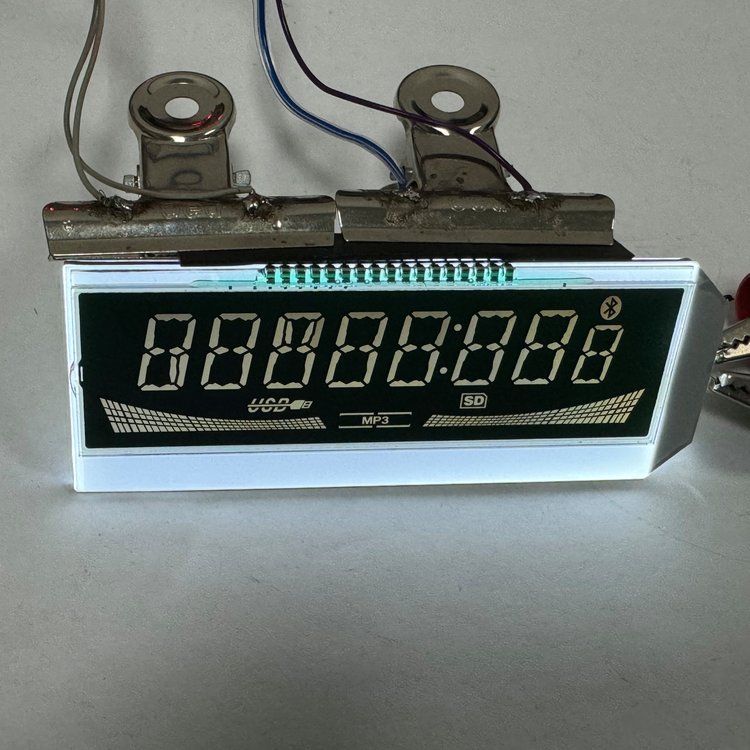

汽车中控液晶屏多采用TN（Twisted Nematic）型液晶技术，其液晶分子在无电场时呈90度扭曲排列，通电后恢复平直状态。以型号D2009为例，其玻璃厚度仅1.1mm，支持3.3V低电压驱动，工作温度范围覆盖-30℃至75℃，可适应极端气候条件。显示模式为负显全透，即黑色背景搭配白色字符，通过背光增强对比度，确保强光环境下仍清晰可读。视角设计为12点方向，符合驾驶员直视习惯。
二、结构组成与工艺特点：
该液晶屏由液晶层、玻璃基板、偏光片、驱动IC和背光模组构成。玻璃基板经精密切割与抛光处理，确保表面平整度误差小于0.05mm，避免显示畸变。驱动IC通过PIN脚连接方式与电路板对接，支持自动贴片工艺，提升组装效率。背光模组采用高亮度LED，配合导光板实现均匀照明，寿命可达5万小时以上。封装采用整箱盒装，单箱最小包装量为1000片，便于规模化生产与运输。
三、应用场景与使用优势：
在汽车领域，此类液晶屏主要用于显示车速、转速、油量等关键信息，其负显全透模式在夜间驾驶时减少眩光干扰，提升安全性。相比传统机械仪表，液晶屏可集成更多功能，如温度调节、多媒体控制等，且通过软件升级即可更新显示界面。技术层面，其低电压特性与宽温设计延长了电子元件寿命，自动切割工艺则降低了人工误差，确保每片屏幕的显示一致性。
四、操作规范与注意事项：
安装时需避免静电损伤驱动IC，建议使用防静电手套操作。背光模组电压需严格匹配3.3V，过高可能导致LED烧毁。长期存放时，屏幕应置于干燥环境（湿度＜60%），防止液晶材料性能退化。若出现显示模糊或漏光现象，需检查偏光片是否移位或玻璃基板是否受压变形，此类问题可通过重新封装或更换部件解决。
