福特 1963 年的方案，让三个前进挡走了三条完全不同的路——其中一条被七十年后的功率分流混动捡了回来。
1963 年福特旁通掉的那个零件，七十年后被混动原样捡了回来。
为什么想清「什么时候不需要这个零件」，比把它做得更强更值钱？
专利考古 · 第 010 号发掘报告
1963 年的福特工程师已经对液力变矩器不满了。它让起步变得平顺，代价是把发动机的动力先变成油液的搅动，再变回扭矩——每一次转换都在发热。
这份专利 US3292454 给出的答案不是扔掉它，而是给它修三条路：一挡全走液力，二挡整个绕开，三挡只让它承担一半。发动机的扭矩被拆成两股，一股走机械直连，一股走液力回流。
发掘档案
二、地层：1963 年的自动变速箱在争什么
五十年代末到六十年代初，美国乘用车正在快速自动变速箱化。主流方案是「液力变矩器 + 行星齿轮 + 液压控制」，通用 Hydra-Matic、福特 Cruise-O-Matic 都在这一谱系里。
这套东西解决了起步平顺的问题，也带来了一个持续几十年的抱怨：液力传动天生打滑，效率差，巡航时尤其明显。工程师手里有两张牌可以打——要么加挡位，要么想办法在不需要液力的时候把它摘出去。
这份专利打的是第二张牌，而且打得很聪明：它不追求挡位数量，只做三个前进挡，把精力放在让每个挡走不同的路上。
三、清理：把这台箱子拆开

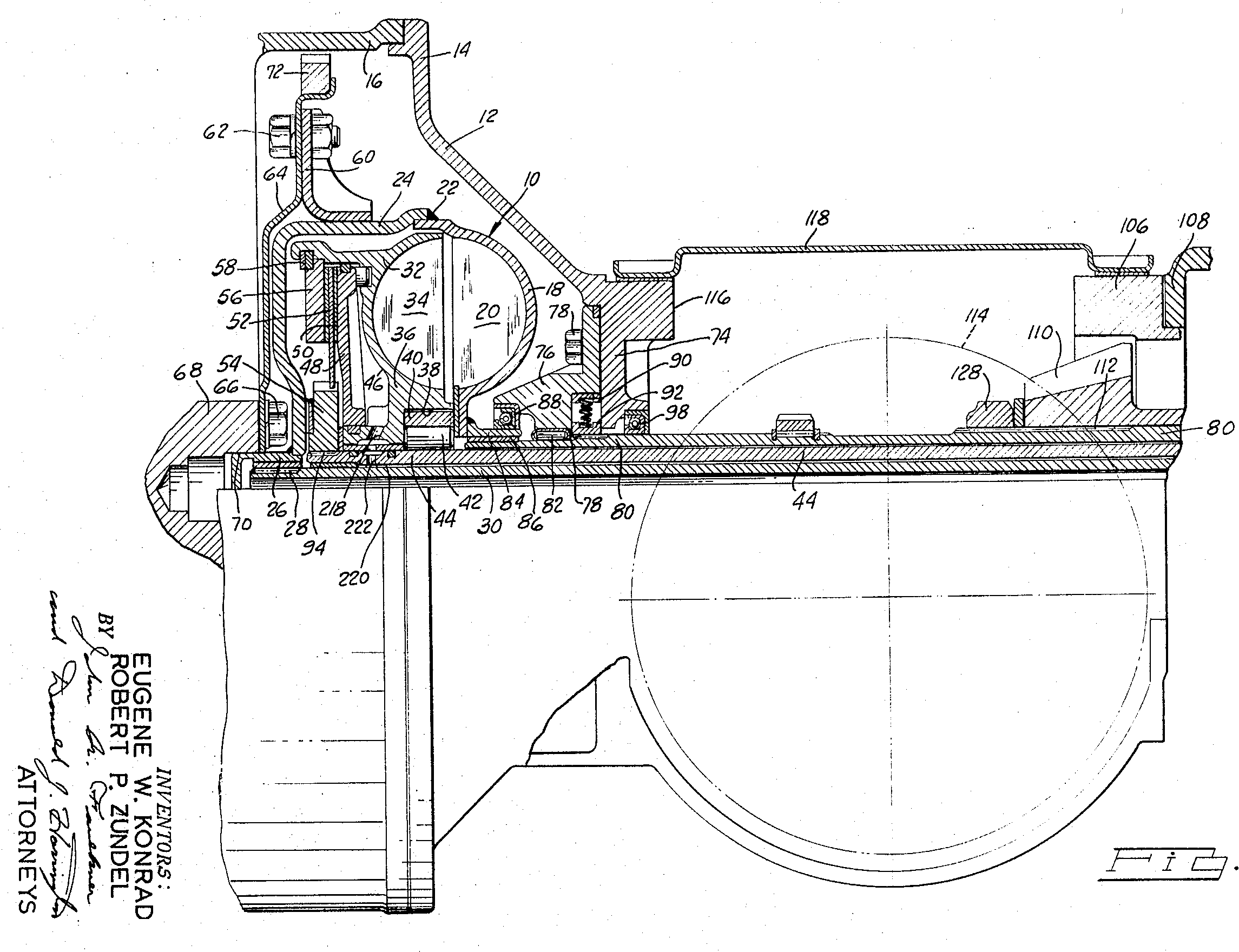

前段（FIG.1）：液力与输入液力耦合器 10：叶轮壳 18 带叶片 20（径向外流道），涡轮罩 32 带叶片 34（径向内流道），二者构成循环流道。涡轮毂 36 上开槽容纳单向联轴器外圈 40 与滚子 42，滚子作用于套筒轴 44，形成单向驱动连接。
涡轮罩 32 内部有个环形缸 46，活塞 48 带摩擦面 50，压紧离合器盘 52（花键接毂 54）——这就是直接挡离合器。驱动板 64 接发动机曲轴 68，外缘带起动机齿圈 72。
三根同心轴：中央扭矩轴 30（从发动机直贯进来）、套筒轴 44（涡轮输出）、动力输出轴 80（最外层，输出）。

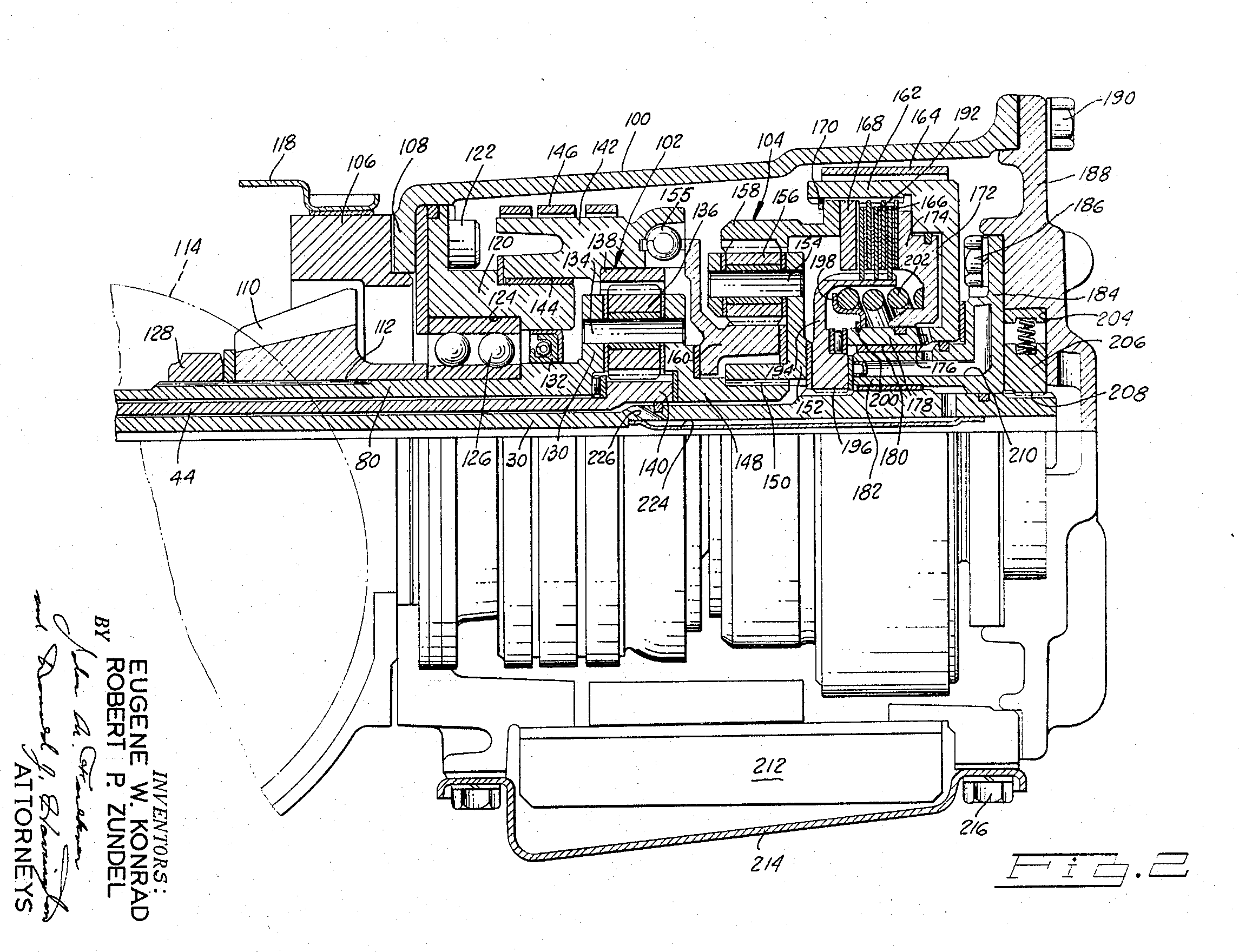

后段（FIG.2）：两组行星排
行星排 102：行星架 130（销 134、小齿轮 136）、齿圈 138、太阳轮 140。齿圈 138 固连制动鼓 142，外包多重缠绕制动带 146。 行星排 104：行星架 152（销 154、小齿轮 156）、齿圈 158、太阳轮 160。太阳轮 160 经 弹性连接到制动鼓 142；齿圈 158 固连制动鼓 162，外包；鼓 162 内装多片离合器 166/192 与活塞 174。
行星架 130 通过花键延伸段 148/150 与行星架 152 相连——两个行星排是串在一起的。输出轴 80 接输出小齿轮 110，啮合主减速齿圈 114 再进差速器。

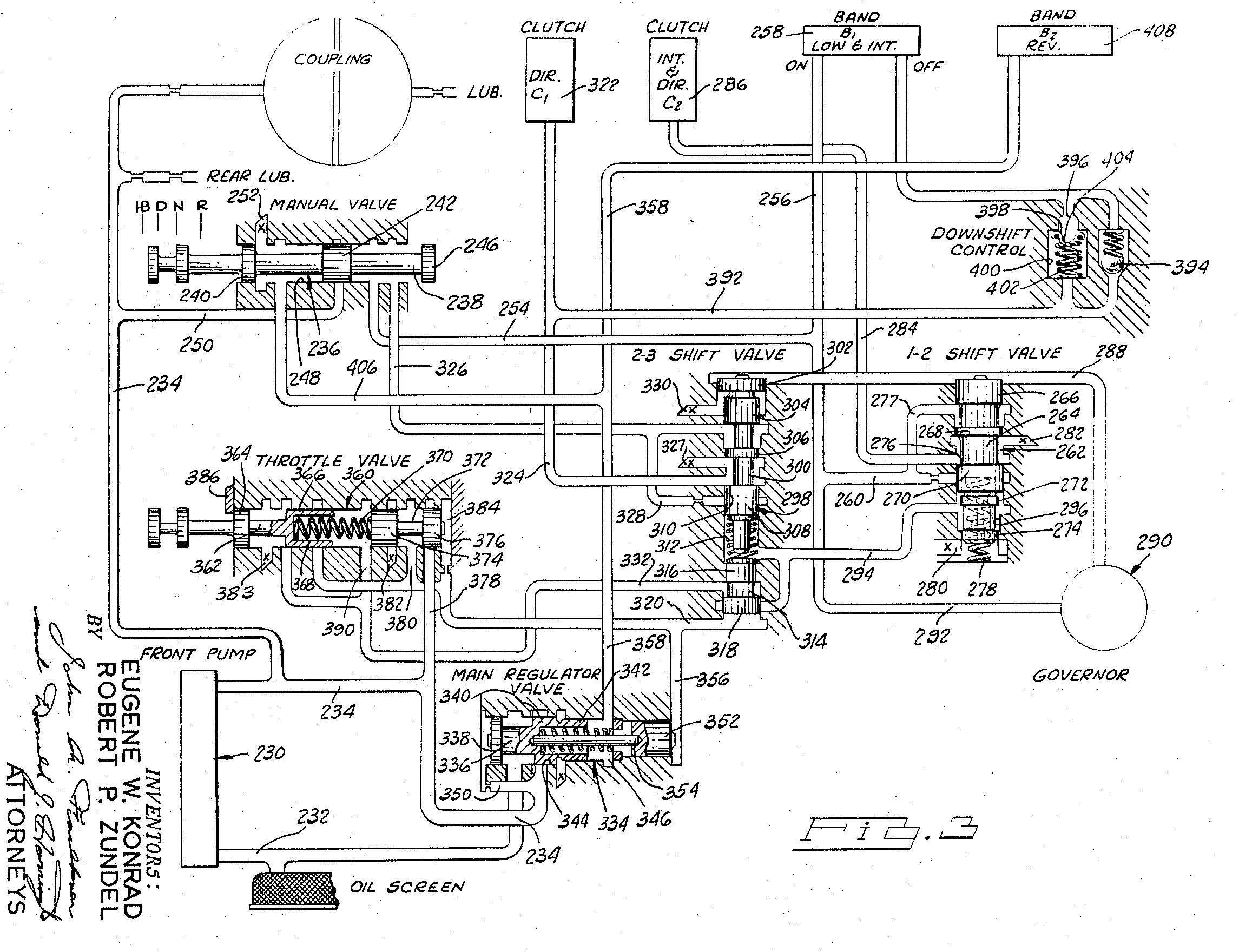

控制（FIG.3）发动机驱动泵 230（由轴 30 经花键 208 带动）→ 控制压力油路 234 → 手动阀 236（HB / D / N / R 四个位置）→ 制动带伺服 258（控制带 146）。1-2 换挡阀 262：阀芯 264 上有五个台肩 266–274，下端有弹簧 278，上端受调速器压力 288（来自由输出轴驱动的调速器阀 290，正比于车速）。节气门阀提供与发动机扭矩需求相关的信号压力，全油门时通过结构设计给驾驶员一个「detent」阻力手感——这就是今天仍然存在的强制降挡（kickdown）触感。
四、工艺复原：三条路怎么走
三个挡位，三种物理路径，这是这件器物最值钱的地方。
一挡保留液力，因为从静止起步需要缓冲——它明说了这是为了「cushioning action during acceleration from a standing start」。
二挡把它整个摘掉。原文写得毫不含糊：这条动力流路径「wholly mechanical」，液力耦合器「ineffective」。同时单向联轴器 42 处于超越状态——也就是说，机械路径接管之后，液力那条路自动让位，不需要额外控制。
三挡最微妙：两条路同时走，一条机械直连，一条经液力单元「以再生方式」回流，两个行星排因此「基本锁止、元件同步旋转」。这不是全机械，也不是全液力，是分流。
图 1 · 整机剖视 —— 原专利附图
图 2 · 局部详图 —— 原专利附图
图 3 · 第二张图纸 —— 原专利附图
五、废弃推定：它死于什么（以下为笔者推断，原文未记载失败原因）
第三条是关键。这份专利在 1963 年就认清了液力传动的效率代价，但它的解法是「让一半扭矩走液力」。行业最终选了更极端的做法：巡航时直接把变矩器锁死，一滴滑差都不留。部分旁通不如全旁通——这就是它被淘汰的技术原因。
有意思的是，「分流」这个思想没有死，它只是搬了家。今天混合动力里的功率分流（power-split）装置，用行星排把发动机扭矩拆成机械路径与电机路径两股，和这份专利三挡的拓扑几乎同构，只是液力单元换成了电机。
六、修复评估：能修回来吗
作为一台三速自动变速箱：没有修复价值。今天随便一台 8AT 都比它挡位多、效率高、控制精，而且现成可买。重建它只是怀旧。
作为一条思路：它活得好好的。
「不需要液力的时候把它摘出去」——今天的锁止离合器，是这条思路的完全体。 「把扭矩拆成两股走不同路径」——今天的功率分流混动（THS 一类），是这条思路的电气化版本。 「用单向联轴器让机械路径自动接管」——这个技巧今天仍在自动变速箱里使用。
真正修不回来的，是它的复杂度性价比：用两组行星排、两条制动带、两组离合器、一整套液压阀体，只换来三个挡位。今天同样的零件预算能做出六到十个挡位。这不是原理错了，是工程的性价比变了。
