车辆盲点监测雷达系统是一种通过传感器与信号处理技术，实时监测车辆两侧及后方的盲区区域，帮助驾驶员提前发现潜在障碍物的安全辅助设备。该系统通过超声波或毫米波技术，将物理空间信息转化为电信号，再经算法处理后反馈至显示装置，有效减少因视线盲区导致的碰撞风险，尤其适用于大型车辆或复杂路况下的驾驶场景。
一、技术原理与核心组成：

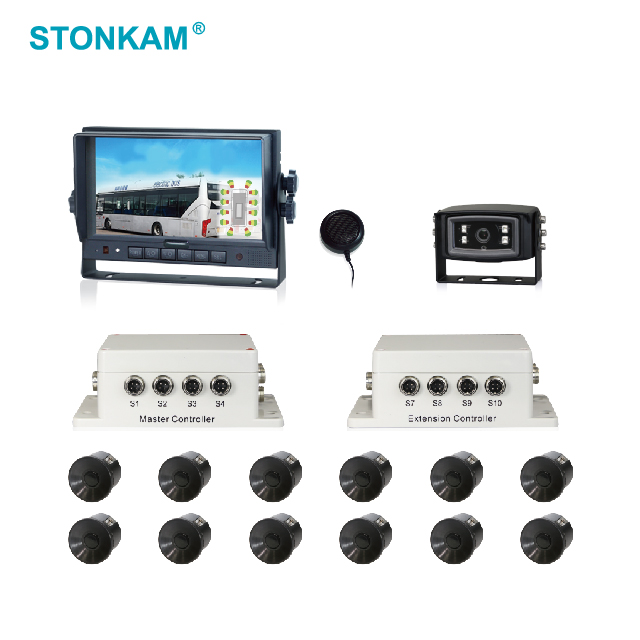

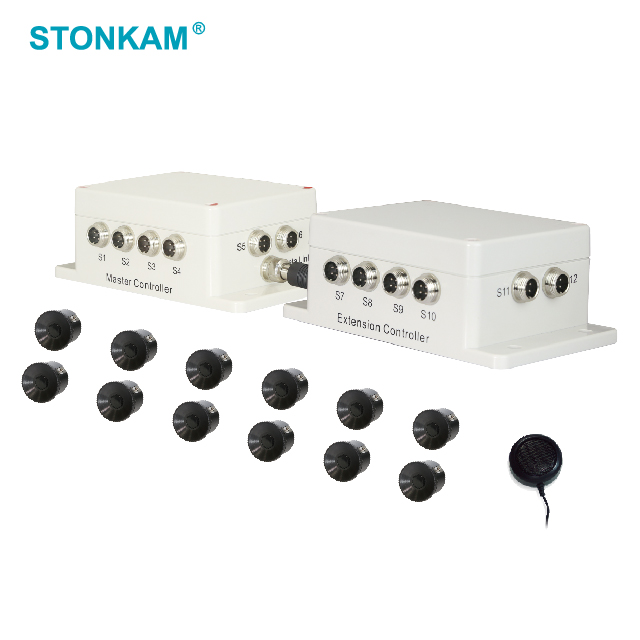

系统主要由传感器阵列、信号处理模块与显示装置三部分构成。传感器采用6台或12台超声波探头（频率40kHz±1.5kHz），通过发射高频声波并接收反射信号，计算障碍物与车辆的距离（探测范围0.6-5米，最佳精度区间0.6-3米）。信号处理模块将电信号转换为数字信号，结合PAL（25帧/秒）或NTSC（30帧/秒）视频标准，生成实时监测画面。显示装置可选M型（车载显示器）或FT型（集成至原车屏幕），通过1路4针航空连接器输出CVBS信号，视频输出电压为1Vpp，阻抗匹配75欧姆，确保信号稳定传输。
二、使用方式与适配场景：
系统支持DC10-18V宽电压供电，可适配多数商用车辆及乘用车电气系统。安装时需根据车型调整传感器位置（通常位于前后保险杠侧方），确保覆盖目标监测区域。操作温度范围为-20℃至高温环境（湿度＜90%），适应极端气候条件。驾驶员可通过显示装置直观观察盲区动态，当障碍物进入警戒范围时，系统可触发声音或视觉提示（需车辆支持联动功能）。需注意，超声波传感器对金属物体检测灵敏度更高，对软质障碍物（如塑料、织物）可能存在轻微误差。
三、技术参数与性能优势：
相比传统倒车雷达，该系统通过多传感器协同工作实现360°环视监测，探测距离与精度显著提升。6路与12路传感器配置可灵活适配不同车型需求，例如6路方案适用于紧凑型车辆，12路方案则覆盖大型货车或客车。视频输入支持PAL/NTSC双制式，兼容国际主流车载设备。航空连接器设计强化了抗振动性能，降低长期使用中的接触不良风险。此外，系统支持加工定制，可根据用户需求调整传感器布局或显示界面逻辑，提升技术适配性。
