在汽车线束、燃油管、冷却液管、充电接口、电池包周边，阻燃硅胶发泡套管套在管路或线缆外面，承担着阻燃、耐温、耐油、绝缘、减震、防护的多重任务。它不直接参与动力传输，却直接关系到整车电气安全和管路寿命。一旦阻燃不达标、耐油不过关、绝缘不稳定，轻则线束老化短路，重则引发火灾。
很多采购和工程师选供应商时，第一句话就问“UL94 V-0有没有”。但汽车专用阻燃硅胶发泡套管的性能，不是一份报告就能证明的——材料选择决定上限，工艺控制决定一致性。 看懂这两点，供应商靠不靠谱，自然心中有数。
一、汽车对阻燃硅胶发泡套管的五项硬要求
与普通工业套管不同，汽车场景对阻燃发泡套管有更苛刻的要求：
1. 阻燃安全
UL94 V-0是底线——离火10秒内自熄，无燃烧滴落物。同时要求无卤低烟，燃烧时不释放氯化氢、溴化氢等腐蚀性气体，避免腐蚀电路板、连接器。
2. 耐温宽域
发动机舱附近长期150℃以上，冷启动低至-40℃。套管需在 -60℃至200℃ 甚至 250℃ 下长期保持弹性，短时峰值可达300℃。
3. 耐油耐化学
随时可能接触机油、燃油、冷却液、玻璃水。普通硅胶耐油性有限，长期接触会溶胀、变硬。建议选用氟硅橡胶（FVMQ），兼具耐油和耐高温。
4. 电气绝缘
新能源汽车400V/800V高压平台，套管体积电阻率需 ≥10¹⁴ Ω·cm，击穿电压 ≥20 kV/mm，吸水率 ≤0.5%，防止潮湿环境下绝缘下降。
5. 柔韧贴合，内径精准
套管要套在管路上，内径必须匹配。太松，贴合不紧，防护和保温效果差；太紧，穿套困难，管壁拉伸变薄。内径公差建议控制在 ±0.05mm。
二、材料选择：决定阻燃与耐温上限的四个关键
1. 基材：气相硅胶是底线，氟硅橡胶应对油污
气相硅胶：分子链完整、纯度高，发泡后泡孔均匀细腻，阻燃剂分散更均匀，绝缘性能好。
氟硅橡胶（FVMQ）：耐机油、耐燃油、耐冷却液，适合发动机舱和油路周边。
沉淀法硅胶杂质多，阻燃和绝缘性能批次波动大，不建议用于汽车阻燃场景。
2. 阻燃体系：无卤阻燃是趋势
含卤阻燃剂阻燃效率高，但燃烧释放腐蚀性气体，还会破坏硅胶交联网络，降低回弹和密封力。
无卤阻燃体系采用磷系、氮系、无机阻燃剂复配，低烟无毒，不腐蚀电路，UL94 V-0，离火自熄。

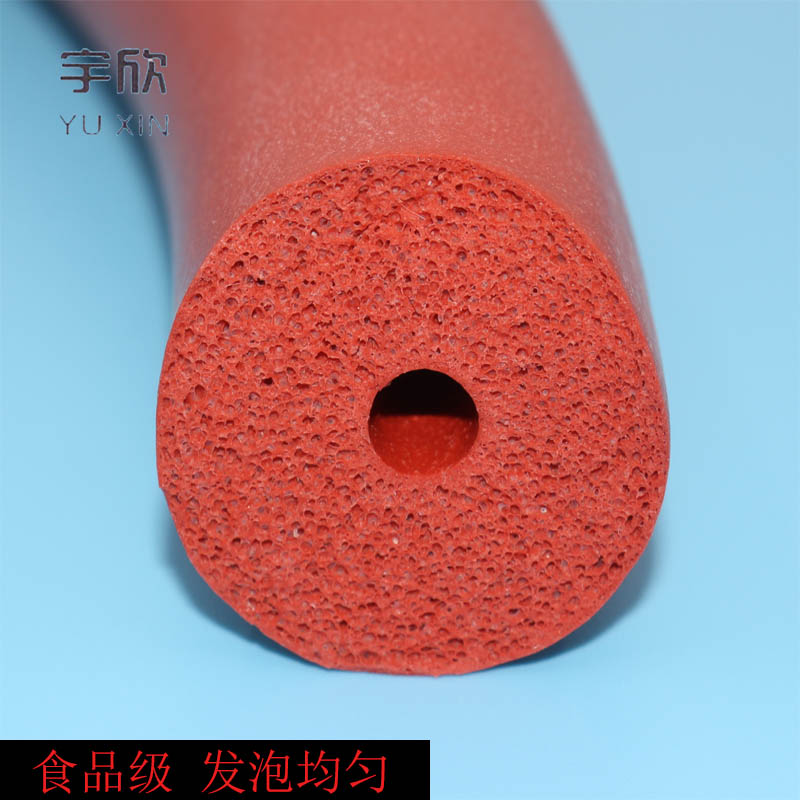

3. 发泡结构：闭孔发泡，泡孔均匀
闭孔发泡：泡孔独立封闭，吸水率≤0.5%，防止油液和湿气渗入。开孔结构泡孔连通，易吸油吸湿，绝缘和防护性能差。
泡孔直径：控制在50-200μm，密度偏差±0.05g/cm³。泡孔不均，压缩后局部塌陷，防护性能不一致。
4. 硫化体系：铂金硫化+二次硫化是分水岭
过氧化物硫化残留苯乙酮、苯甲酸等副产物，有气味，影响绝缘和低析出性能。
铂金硫化采用硅氢加成反应，无副产物，材料纯度高，无异味、无析出、不黄变。
二次硫化在180-200℃烘烤2-4小时，去除低分子硅氧烷，使压缩永久变形率从30-40%降至15-20%。
三、工艺控制：决定批次一致性的五个工序
1. 混炼分散
气相硅胶、铂金催化剂、发泡剂、阻燃剂必须充分分散。分散不均，局部阻燃剂富集，局部不足，阻燃和绝缘出现“短板”。混炼后胶料需停放2-4小时。
2. 发泡成型
发泡速度与硫化速度必须精确匹配。宇欣通过温度、压力、时间闭环控制，实现泡孔直径稳定在50-200μm，密度偏差±0.05g/cm³以内。
3. 铂金硫化
在120-150℃下进行硅氢加成反应，形成三维交联网络，无低分子副产物，材料纯度高，绝缘性能稳定。
4. 二次硫化
在200℃烘箱中烘烤4小时以上，促使残留含氢硅油和低分子硅氧烷充分挥发。这是很多供应商省略的一步，也是汽车阻燃套管能否十年不失效的分水岭。
5. 精度控制
汽车管路走向复杂，套管对尺寸精度要求高。宇欣采用精密挤出和模压成型，内径公差±0.05mm，壁厚均匀，支持圆形、方形、异形、双孔多排管等多种截面。
四、问供应商的五个关键问题
问题一：阻燃测试厚度是多少？是否无卤？150℃老化后阻燃是否仍达标？
靠谱回答：测试厚度≥实际使用厚度，无卤体系，老化后仍V-0。
问题二：耐机油、耐燃油测试报告有没有？氟硅橡胶方案能不能做？
靠谱回答：能提供对应介质浸泡报告，可定制氟硅橡胶。
问题三：体积电阻率、击穿电压、吸水率是多少？湿热老化后绝缘是否下降？
靠谱回答：体积电阻率≥10¹⁴Ω·cm，击穿电压≥20kV/mm，吸水率≤0.5%，湿热老化后绝缘稳定。
问题四：是否采用铂金硫化+二次硫化？温度和时间是多少？
靠谱回答：铂金硫化，二次硫化180-200℃×2-4h以上。
问题五：能不能按图纸定制内径±0.05mm，并保证批次密度偏差±0.05g/cm³？
靠谱回答：能按图纸或样板开发，自有产线全流程控制，可提供批次检测数据。
五、宇欣可定制：汽车专用阻燃硅胶发泡套管精准匹配
深圳市宇欣伟业橡塑制品有限公司深耕发泡硅胶制品领域，具备独立开发设计能力，产品完全按照客户图纸、样板或配套件开发生产。
材料定制能力：
基材：气相硅胶、氟硅橡胶（FVMQ）
阻燃体系：无卤阻燃，UL94 V-0，低烟无毒
发泡体系：闭孔发泡，泡孔50-200μm
硫化体系：铂金硫化+二次硫化
硬度：10-70 Shore C可调
密度：0.3-0.85 g/cm³可调
工艺定制能力：
混炼：精准配比，充分分散，停放2-4小时
发泡成型：模压/挤出，温度压力时间闭环控制
二次硫化：200℃×4h以上
精度：内径公差±0.05mm，密度偏差±0.05g/cm³
产品参数范围：
长期工作温度：-60℃至250℃（短时300℃）
体积电阻率：≥10¹⁴ Ω·cm
击穿电压：≥20 kV/mm
压缩永久变形：≤15%（100℃），可定制≤8%
回弹率：长期压缩后≥90%
内径：0.3mm至70mm可定制
壁厚：可定制

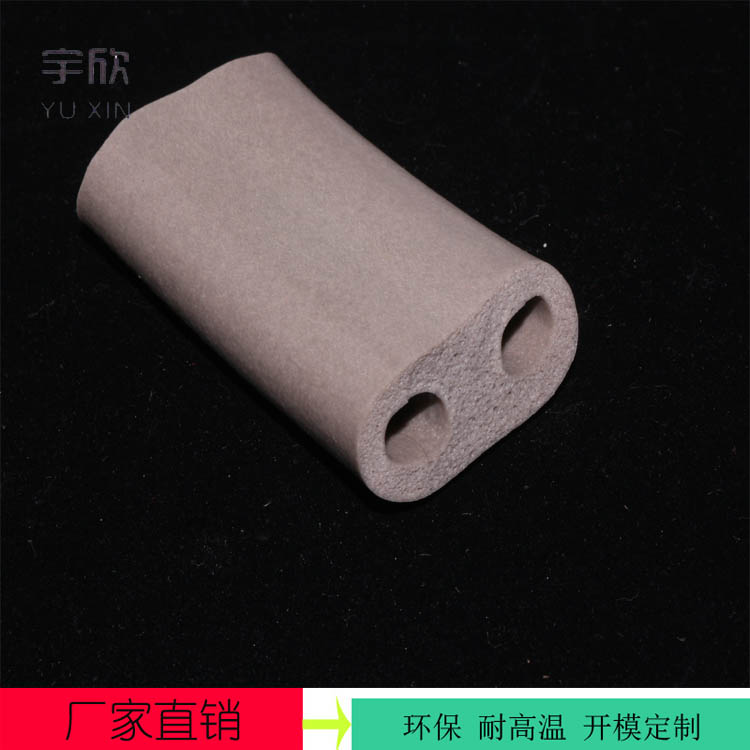

截面形状：圆形、方形、异形、双孔多排管
阻燃：UL94 V-0（无卤）
认证：ROSH、REACH、UL94 V-0、FDA
支持来图、来样、来料加工，样品模具3-5天，大货7-10天。
总结：汽车阻燃套管，材料是基础，工艺是灵魂，批次一致性是实力
汽车专用阻燃硅胶发泡套管供应商的选择，核心在于 “无卤阻燃、耐油耐温、电气绝缘、铂金硫化+二次硫化、定制与批次一致性” 五个维度的综合评估。阻燃决定安全底线，耐油耐温决定全工况适应能力，绝缘决定高压安全，工艺决定长期稳定性，批次一致性决定敢不敢批量用。这几关，一关都不能省。
欢迎来电咨询或索样测试，宇欣将为您提供专业的汽车专用阻燃硅胶发泡套管定制解决方案。
