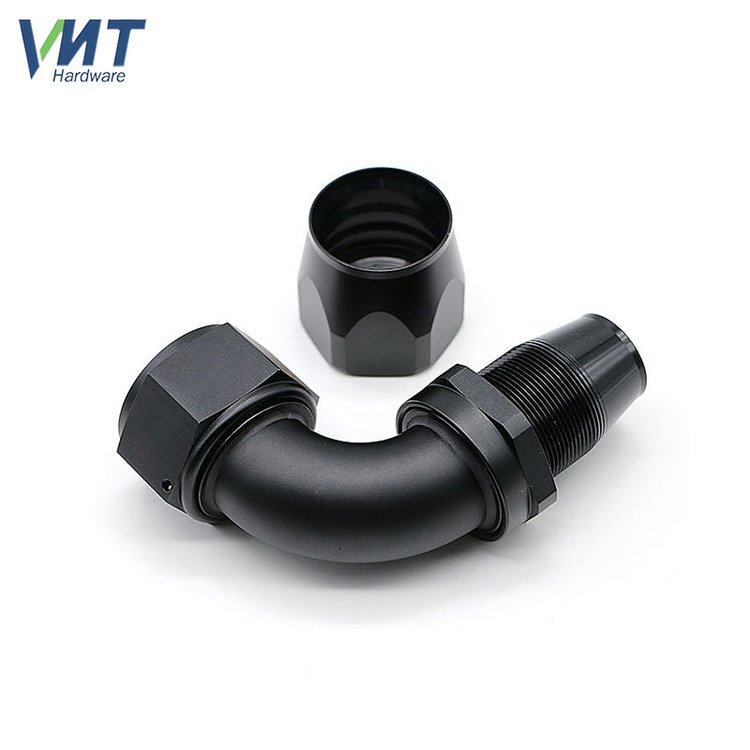

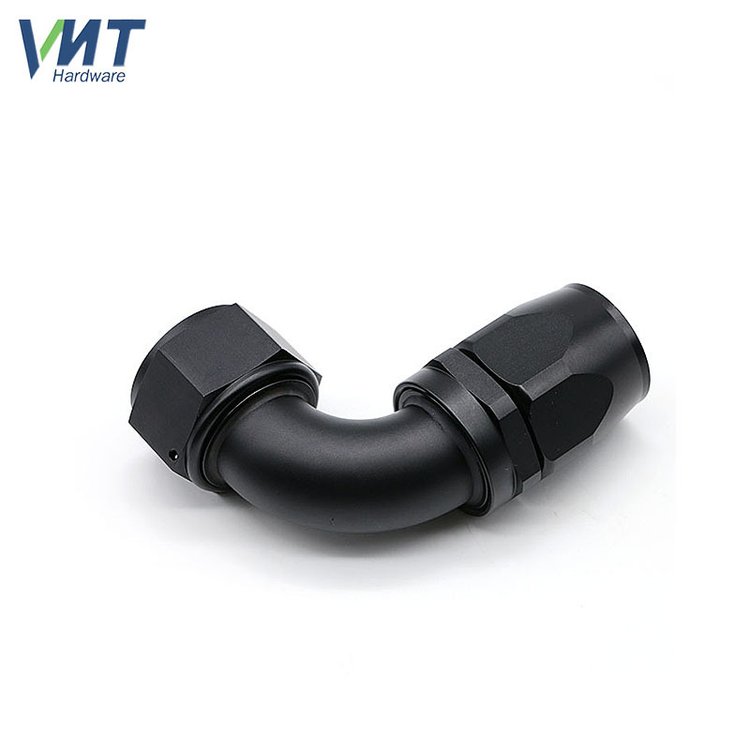

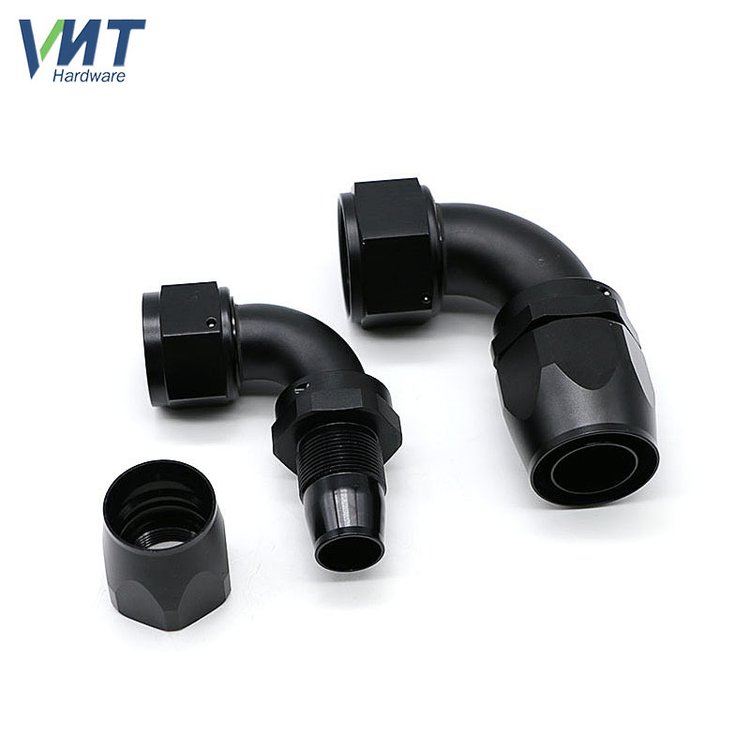

汽车发动机冷却系统是维持性能稳定的关键，其中油冷器接头作为连接油管与散热器的核心部件，直接影响冷却效率与安全性。以AN20-90°耐高压高温旋转式接头为例，这类产品通过优化结构设计，解决了传统接头在高压、高温环境下的密封性与耐用性问题，成为改装车及高性能车辆冷却系统的优选组件。
一、技术原理与核心结构：
该类接头采用旋转式设计，主体材质为航空级AL6061-T6铝合金。这种材料兼具轻量化（密度2.7g/cm³）与高强度（抗拉强度≥310MPa），耐腐蚀性优于普通铝合金。接头内部通过精密加工形成双层密封结构：外层采用O型圈静态密封，内层通过锥形螺纹与AN橡胶油管形成动态咬合，可承受300bar以上的瞬时压力。90°弯折设计则优化了管路布局，减少发动机舱内的空间占用。
二、性能优势与适用场景：
相比传统直通式接头，旋转式结构允许360°自由调整安装角度，降低了油管弯曲半径要求，避免因管路扭曲导致的压力损耗。在高温工况下，AL6061-T6的热膨胀系数（23.4×10⁻⁶/K）仅为钢的1/3，配合耐高温氟橡胶密封圈（工作温度范围-40℃~+200℃），可长期稳定运行于发动机舱内。此类接头广泛应用于改装车、赛车及重型机械的冷却系统升级，尤其适合需要高流量油冷器的场景。
三、安装规范与注意事项：
安装前需确认油管规格与接头型号匹配（如AN20对应外径20mm的橡胶油管）。操作时需使用专用扳手固定接头本体，避免旋转油管导致密封失效。扭矩值建议控制在18-22N·m范围内，过紧可能引发铝合金螺纹变形，过松则会导致泄漏。定期检查时，需重点观察密封圈是否出现硬化或裂纹，建议每2万公里或1年更换一次密封组件。
四、技术参数与选型逻辑：
关键参数包括接口规格（AN10-AN25）、弯曲角度（45°/90°/180°）、耐压等级（200bar-500bar）及工作温度范围。选型时需根据发动机功率、油冷器流量及安装空间综合判断：例如，300kW以上发动机建议选择AN25规格；紧凑型发动机舱可优先选用90°弯折设计；长期高负荷运行的车辆需选择耐压等级≥400bar的产品。材质方面，AL6061-T6比普通6061铝合金具有更高的疲劳强度，更适合竞技场景。
