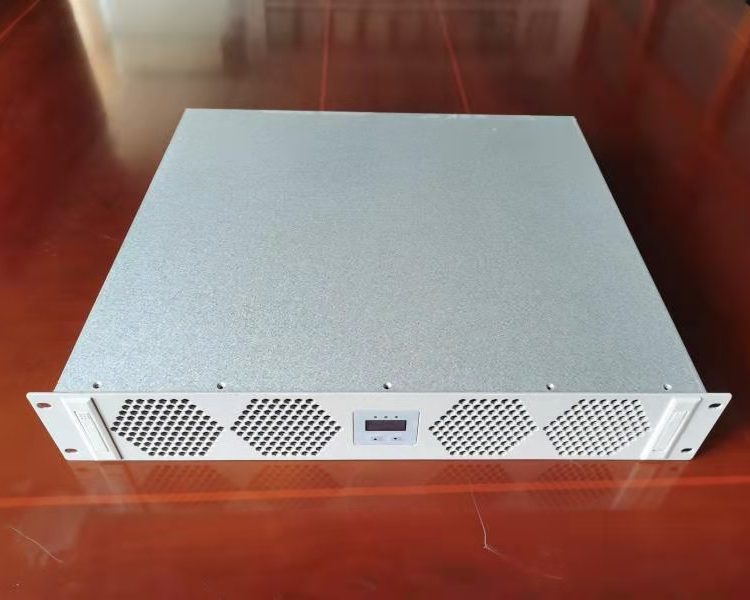

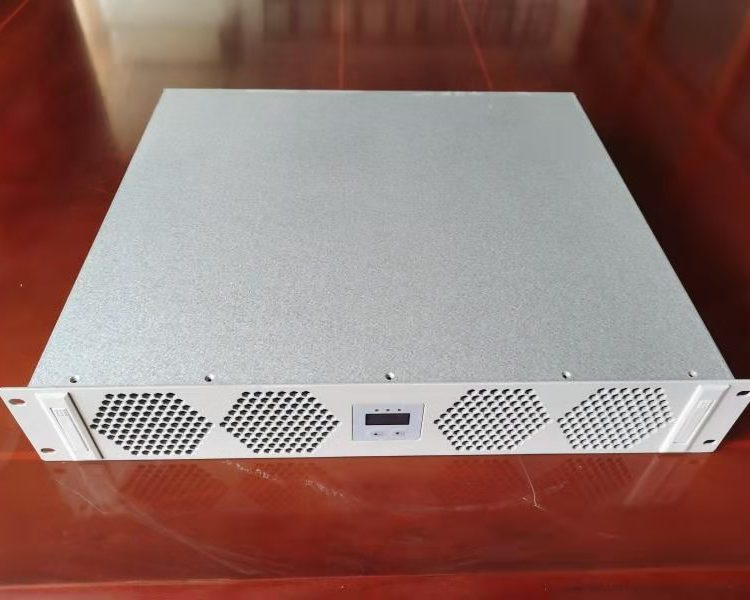

电动汽车充电模块是电源技术向交通领域延伸的典型产物，其核心功能是将交流电转换为直流电，为动力电池提供稳定、高效的充电支持。这类模块通常集成于充电桩内部，通过智能控制算法实现电压、电流的动态调节，以适应不同规格动力电池的充电需求。其技术成熟度直接影响充电效率、设备寿命及使用安全性，是电动汽车充电基础设施的关键组件。
一、技术原理与核心组成：
充电模块的本质是高频开关电源，其工作原理可分为三个阶段：输入整流将交流电转为直流电；功率因数校正（PFC）提升电能利用率；DC-DC转换通过高频开关器件（如MOSFET、IGBT）实现电压变换，最终输出符合电池充电曲线的直流电。核心部件包括整流桥、滤波电容、功率器件、控制芯片及散热系统。以RT系列为例，其采用高频软开关技术，将开关损耗降低40%以上，同时通过数字信号处理器（DSP）实现毫秒级响应，确保输出电压波动小于±0.5%。
二、性能参数与使用场景：
该类模块的典型参数包括：输入电压范围180-264VAC，输出电压200-750VDC可调，额定功率12.5kW，转换效率达95%以上。工作环境温度范围为-20℃至60℃，湿度耐受上限为60%RH，可覆盖国内大部分地区的气候条件。其4.5kg的轻量化设计便于集成于壁挂式或立柱式充电桩，适用于公共停车场、高速服务区、住宅小区等场景。值得注意的是，模块支持并联扩容，单桩最大功率可通过叠加模块提升至120kW以上，满足快充需求。
三、技术亮点与实际表现：
RT系列模块采用多项专利技术：其一，动态均流算法使多模块并联时电流分配误差小于2%，避免因负载不均导致的过热问题；其二，三级散热设计（自然散热+风冷+液冷选项）确保模块在60℃高温环境下稳定运行；其三，内置12位高精度ADC采样电路，可实时监测电压、电流、温度等参数，异常时0.1秒内切断输出。实际测试中，该模块在25℃环境下连续工作1000小时，故障率低于0.01%，寿命预期达8年以上。
四、操作规范与安全须知：
安装时需确保模块与充电桩金属外壳可靠接地，输入端需配置32A断路器。操作前需检查输出端子是否紧固，避免接触电阻过大引发发热。模块支持热插拔，但更换时需先断开输入电源并等待10分钟放电。日常维护建议每季度用红外测温仪检查散热片温度，若超过85℃需清理灰尘或检查风扇运转。需强调的是，非专业人员禁止拆解模块，内部高压电容即使断电后仍可能存留危险电压。
