在汽车电子系统中，连接器护套往往是被忽视的组件，许多从业者更多关注端子材质、镀层工艺或插拔力参数。然而，护套的材料选择、结构设计以及防水等级，实际上对连接器在长期振动、温度变化和潮湿环境下的可靠性起着决定性作用。真正影响连接器使用寿命的，并非只有金属接触件，还包括包裹和保护这些接触件的护套本身。
工作原理与核心结构解析

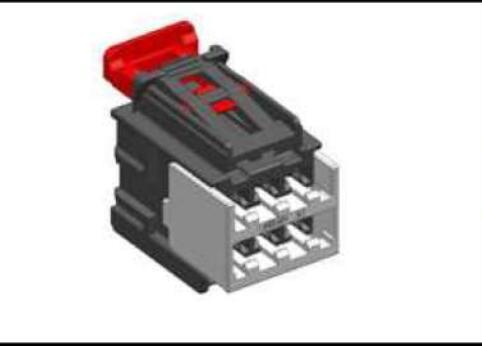

护套的核心功能是固定和保护接触件，同时提供绝缘和密封。其设计需要同时满足机械强度、电气绝缘和环境防护三个维度。从材料看，该护套采用PBT（聚对苯二甲酸丁二醇酯）作为接触件材质，这是一种在汽车连接器中广泛使用的热塑性聚酯。PBT的玻璃化转变温度较高，在-40℃至120℃的工作温度范围内能保持尺寸稳定，不易因热胀冷缩导致接触件移位或密封失效。阻燃等级达到V0，意味着在意外过热时材料能自行熄灭，减少火灾风险。结构上，护套设计为矩形、防水型，并采用公端接口。防水设计通常依赖密封圈或壳体间的过盈配合，阻止水分沿接触界面渗入，这对于汽车底盘、发动机舱等可能接触雨雪或洗车水流的部位尤为重要。绝缘体材质标注为“绝缘”，实际指护套本体材料本身即具备高绝缘电阻，防止相邻线路间漏电或短路。线长5-10cm的预装设计，则常见于线束子组件，便于模块化装配。
技术差异如何影响实际应用
不同护套设计带来的差异主要体现在环境适应性和长期可靠性上。PBT相比尼龙（PA）或聚丙烯（PP）等材料，具有更低的吸湿率和更好的耐化学腐蚀性，因此在潮湿或存在油污的发动机舱内，PBT护套不易因吸水导致绝缘性能下降或尺寸膨胀。V0阻燃等级则意味着在电路异常发热时，护套不会成为火焰传播的媒介，这对乘员舱内的安全至关重要。防水结构与非防水型护套的核心差异在于：防水护套通常需要额外的密封元件或更精密的模具配合，安装时对插接力的控制要求更高，但能有效避免因冷凝水或高压水枪冲洗导致的接触件腐蚀。低频工作频率的定位表明该护套适用于电源供电、信号控制等非高频传输场景，对电磁屏蔽要求较低，设计重点更多放在机械固定和环境密封上。公端护套的锁止结构通常与母端护套的卡扣配合，其保持力大小直接影响抗振性能，若锁止机构设计不足，在车辆长期行驶振动中可能出现松脱。
应用场景与理解框架
评估护套是否适合特定应用场景，可以从四个维度建立认知框架。第一，关注工作温度范围与材料热稳定性：PBT的-40~120℃区间能否覆盖实际环境极端值，例如靠近排气歧管的部位可能需要更高耐温等级的材料。第二，判断防水等级的实际需求：并非所有汽车部位都需要防水护套，如车内仪表台后方可使用非防水型，而车门线束、发动机舱则需优先考虑防水设计。第三，理解阻燃等级的意义：V0是行业常见要求，但若应用在高压电池包内部，可能还需满足更严苛的灼热丝测试标准。第四，核对机械接口与装配工艺：矩形护套的安装空间、公端锁止方向、预装线长是否与线束加工设备和工装匹配，这些细节决定了生产效率和现场返修成本。通过这些维度，从业者可以更系统地判断护套设计是否与整车环境、装配工艺和法规要求形成合理匹配。
