维修技术案例
症状：中控及空调面板黑屏、安吉星灯不亮、仪表变英文，同时伴随大灯、天窗和倒车系统故障。
结论先说
这不是单一模块故障。案例车存在多路保险熔断及模块损坏；隔离故障支路并修复大灯模块后，天窗系统最终通过天窗与遮阳帘两个同号模块成对更换，再执行学习恢复。
1先做全车扫描
使用GDS读取全部控制模块，记录“失去通信”和当前故障码。多个模块同时离线时，优先查共同供电、搭铁和网络，暂不要直接换件。

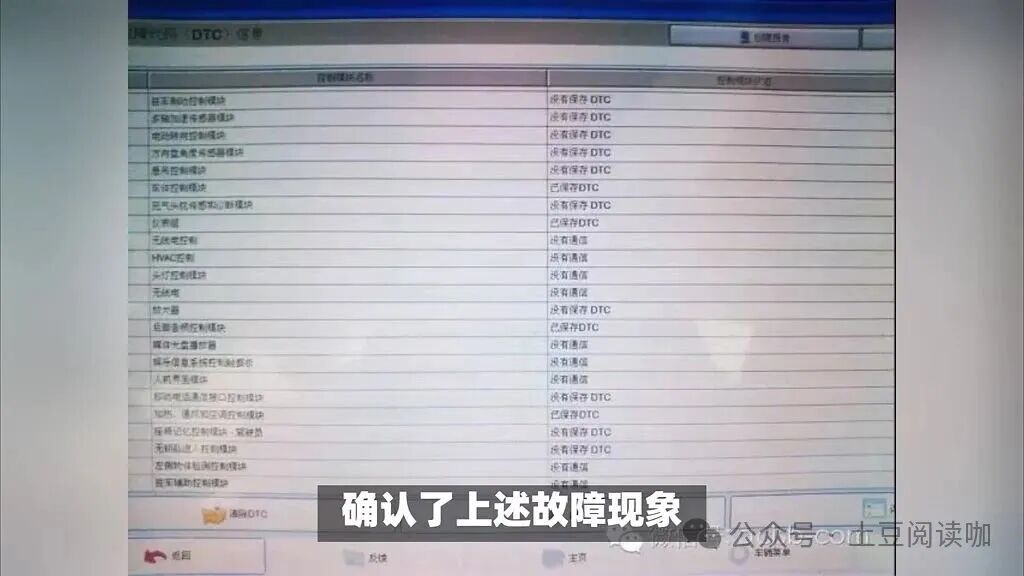

图1 GDS全车扫描：先保留完整故障快照2检查低速网络
断电后检查网络对地、对电源短路及线间异常；本案例未发现低速网络短路，因此转查各离线模块的供电支路。
图2 确认网络无明显短路后，再进入供电排查3逐路检查保险与负载

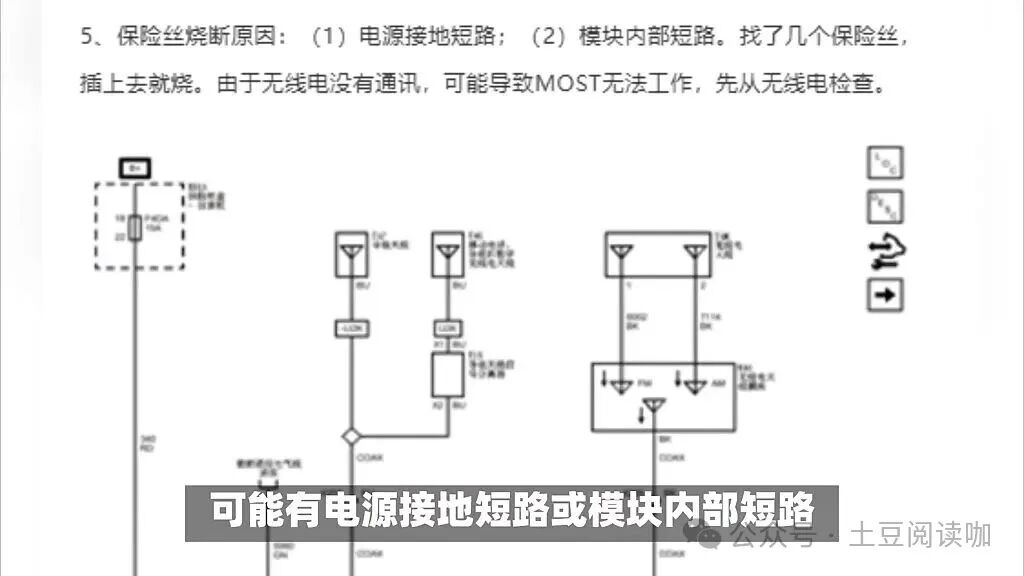

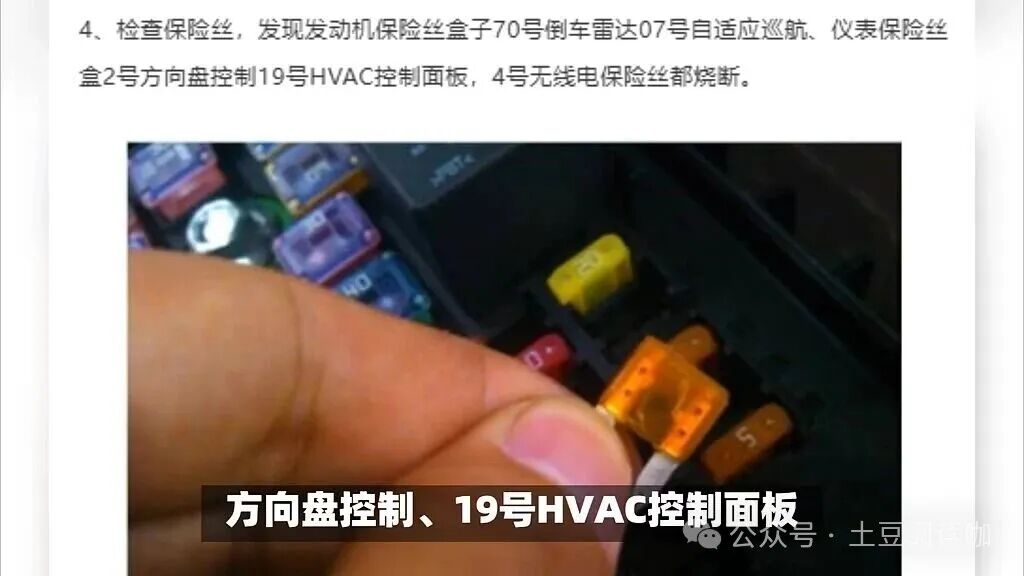

案例中发现发动机舱保险盒及仪表板保险盒多只保险熔断。不要只换保险：断开对应负载，再装同规格保险，观察是否继续熔断，以锁定短路支路。
注意：以上编号仅为本案例记录；实际维修必须按VIN查询原厂SI及保险盒标签。
4隔离收音机和倒车相关模块

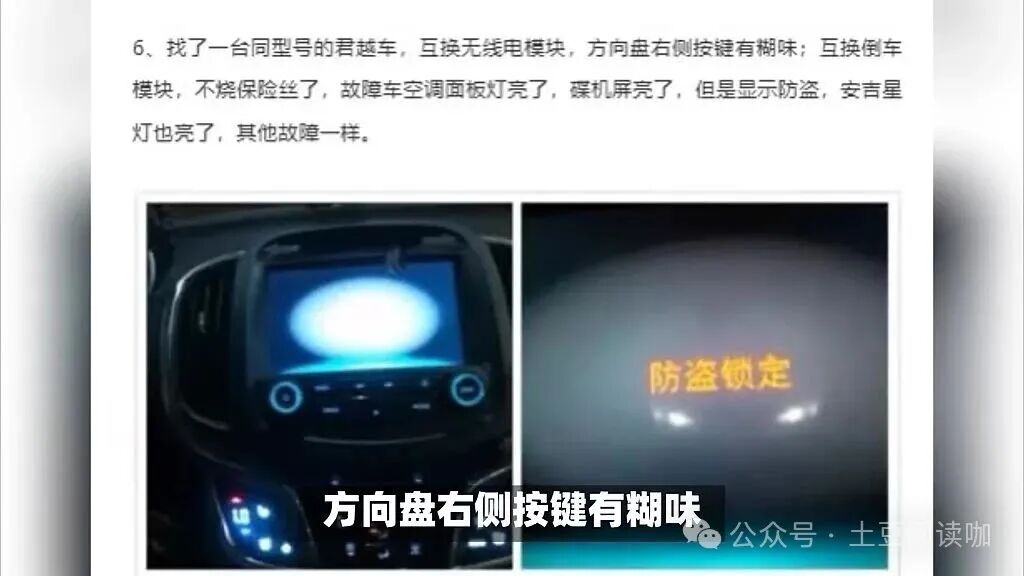

逐个断开可疑模块并复测。隔离故障支路后保险不再熔断，中控、空调面板和安吉星恢复供电。借用模块出现“防盗锁止”属于防盗匹配未完成，不等于供电仍异常。
5单独确认大灯模块

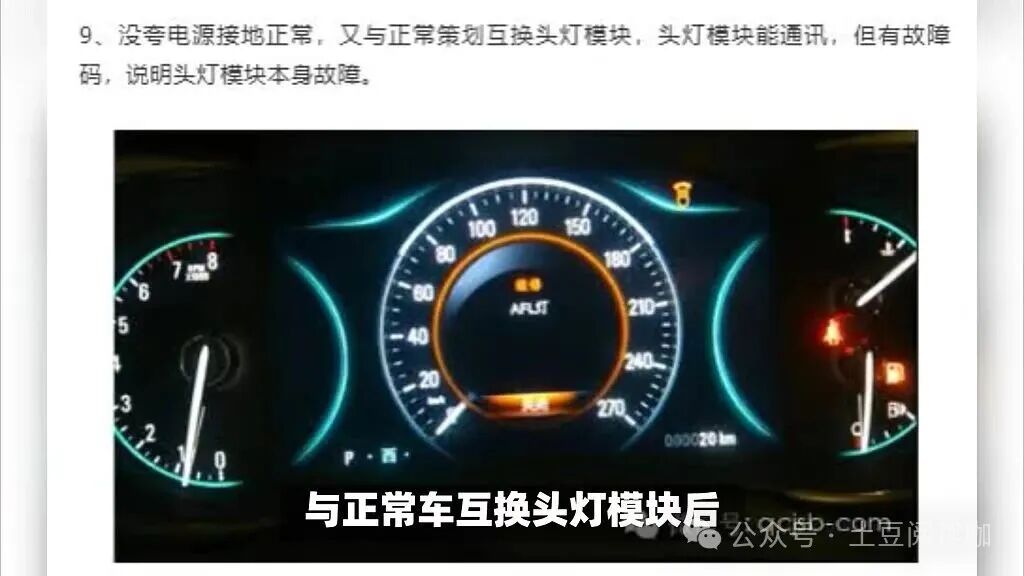

测得模块供电和搭铁正常后，用已知良好模块交叉验证；通信恢复而原模块故障持续，可判定原大灯模块损坏。更换后按原厂流程编程或配置。

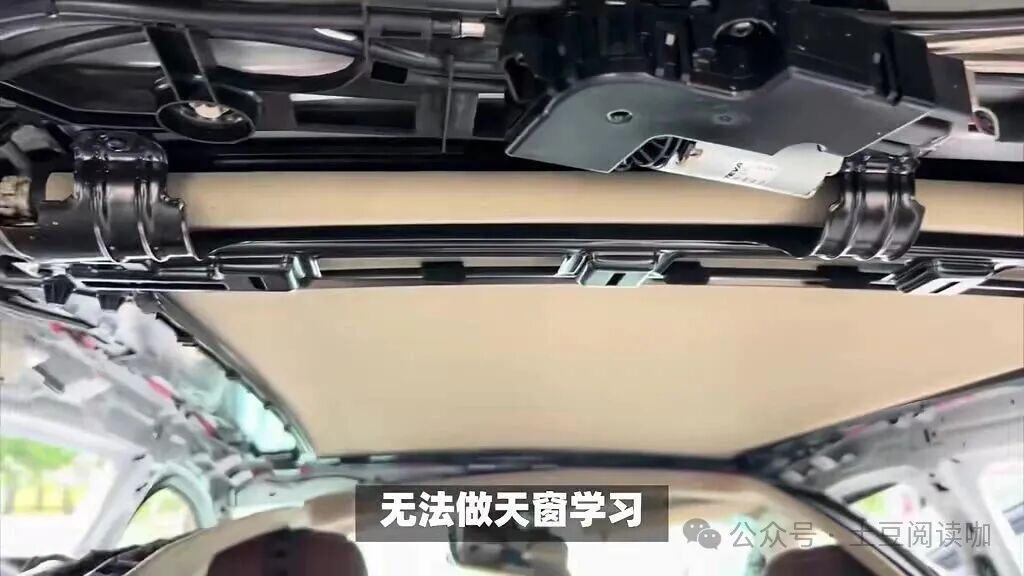

6检查天窗与遮阳帘回路

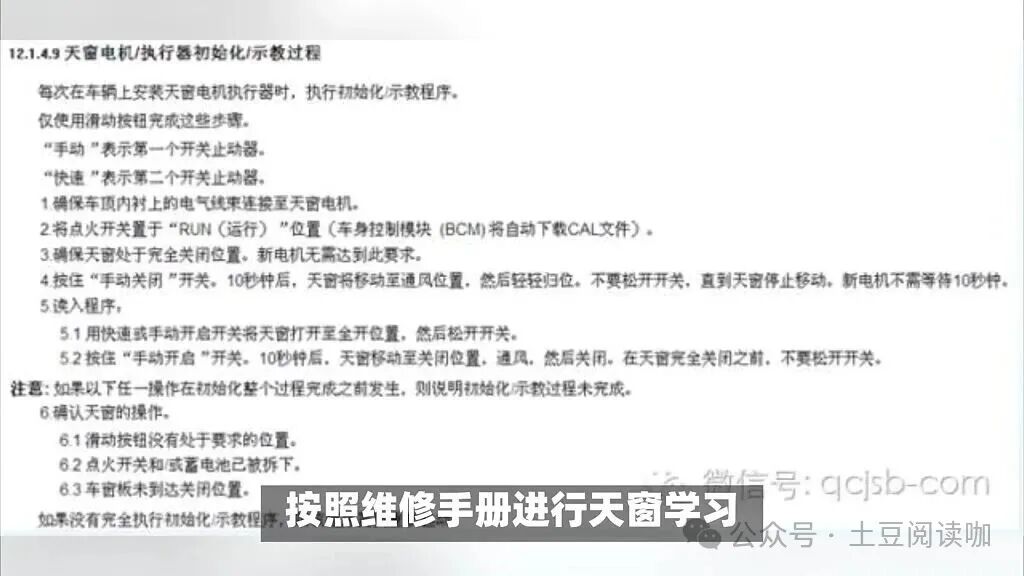

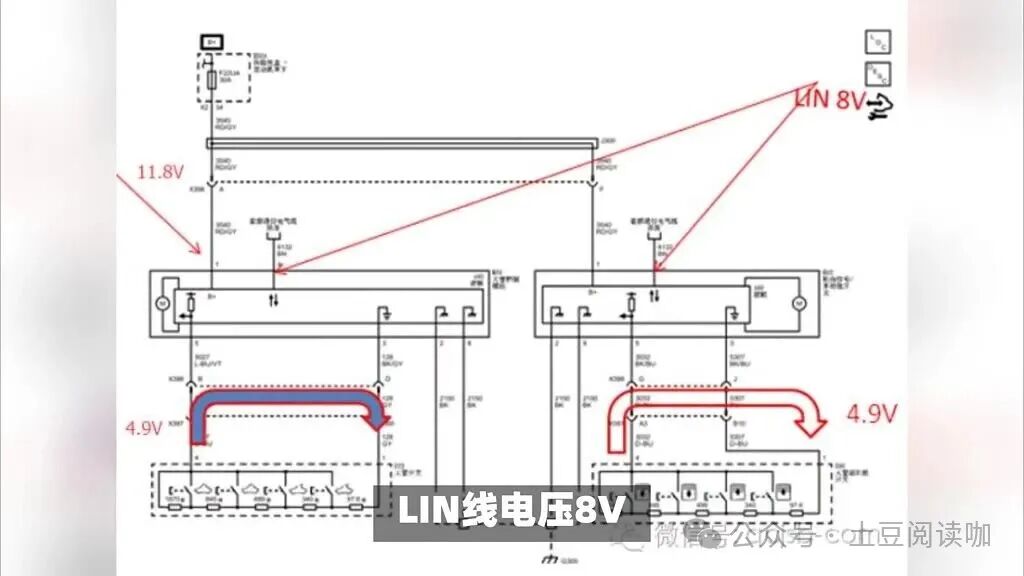

先执行初始化；失败后再测开关参考电压、模块电源和LIN线。本案例测得：两个开关约4.9V、模块电源约11.8V、LIN约8V，线路基础条件存在，继续检查两个执行模块的配合。
7两个模块成对更换并学习

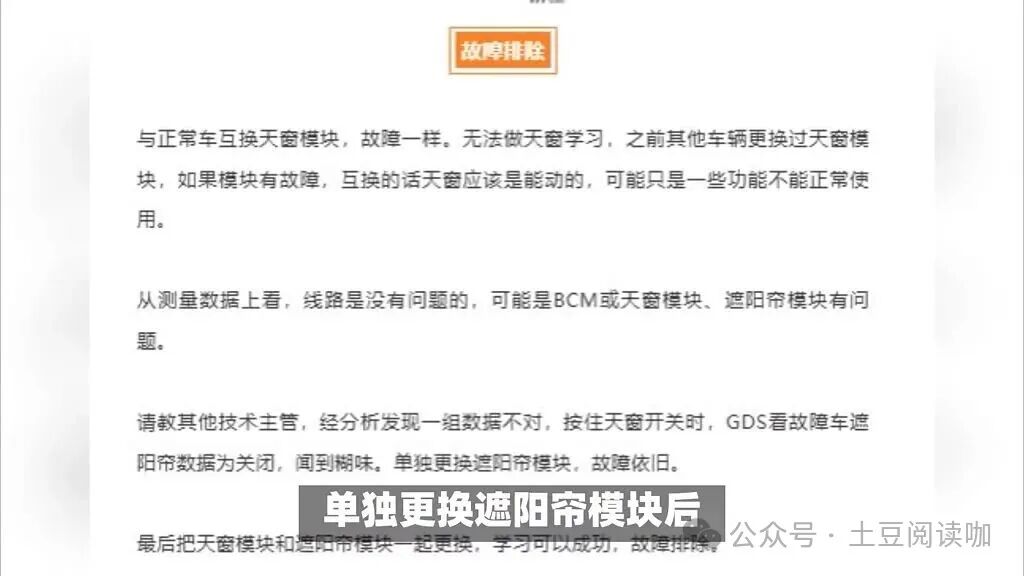

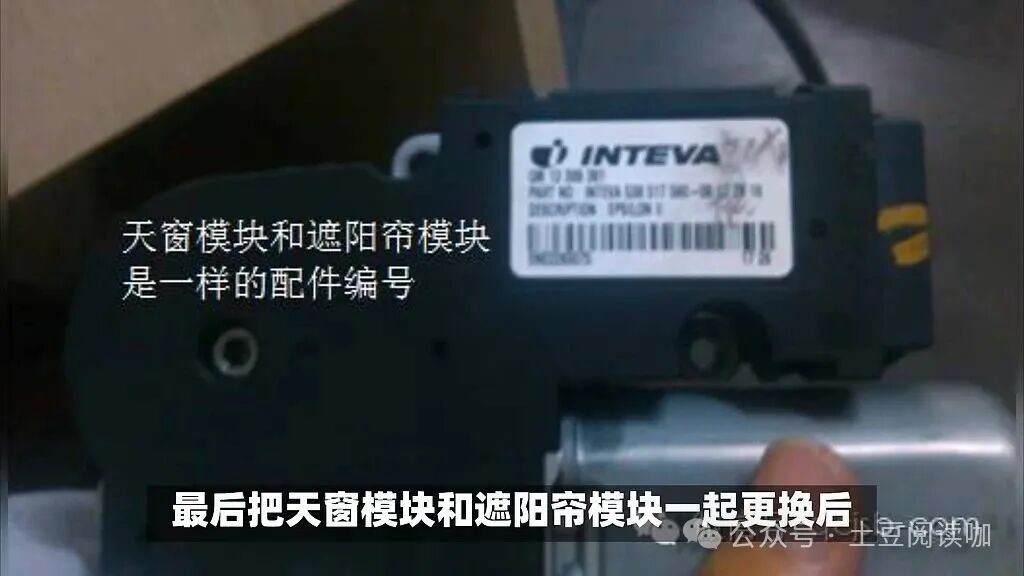

单换天窗模块或单换遮阳帘模块均未恢复；换装两个相同零件号的匹配模块后，再执行初始化/学习，天窗和遮阳帘恢复正常。
交车前检查
□ 保险不再熔断 □ 所有模块恢复通信
□ 中控、空调、安吉星及倒车功能正常
□ 大灯故障消失 □ 天窗和遮阳帘学习成功
□ 清码后重新扫描，无当前故障码
